Nhắc đến tác động đơn và tác động kép thì bạn sẽ nghĩ ngay đến các dòng van điều khiển khí nén. Trong van điều khiển khí nén thì nó sẽ có hai dàng điều khiển là đơn hoặc kép. Và mỗi dạng sẽ có những tính năng khác nhau và trong từng hoàn cảnh và mục đích sử dụng của người dùng.
Van điều khiển khí nén bằng khí nén có tác động đơn và tác động kép được xem là hai dạng tương đương nhau về cấu tạo nhưng nó cũng khác nhau về cấu tạo. Và để hiểu rõ hơn thì chúng ta cùng nhau đi tìm hiểu rõ hơn về tác động đơn và tác động kép nhé!
Khái niệm về tác động đơn là gì?
Van khí nén có dạng tác động đơn là kiểu hoạt động 3/2 hoặc là sự kết hợp hai van 2/2. Dòng lưu chất chỉ được chảy vào một cửa và còn một cửa xả. Khi thiết bị có tác động đơn thì nó có cơ chế phục hổi và dựa vào sự đóng mở mà van có khí nén được kích hoạt từ vị trí bình thường. Và khi khí nén bị rút lại thì lò xo cũng quay trở lại vị trí ban đầu và tất cả khí nén bên trong buồng van đều được trả lại qua cổng xả khí.
Với thiết bị có tác động đơn thì việc hoạt động đóng mở của van sẽ dựa vào nguyên tác cung cấp khí nén một lần, nó còn duy trì trạng thái khi có áp lực khí nén trong quá trình vận hành của van. Và với thiêý kế hai đầu bên của bộ khí thì các chi tiết của lò xo sẽ đàn hổi. Và nó chỉ có thể hoạt động theo một chiều.
Khái niệm về tác động kép là gì?
Là dạng điều khiển khi được cấp khí nén, thì trục của van sẽ được quay theo một góc 90 độ, lúc này cánh bướm sẽ được dịch chuyển. Còn khi mà ngưng cấp khí nén thì nó sẽ làm ngưng trục giữa khiến cho cánh bướm quay theo một góc 90 độ, còn khi cánh bướm mà trở về vị trí ban đầu với sự trợ giúp của lò so thì lúc này van sẽ được đóng lại. Và khí nén chỉ được đưa ra một cổng duy nhất mà thôi.

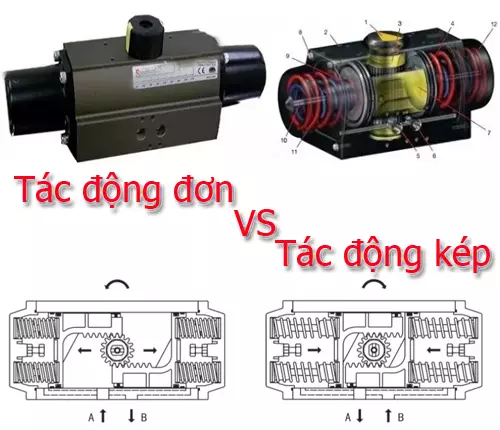

Với thiết bị được sử dụng tác động kép thì sẽ hoạt động dựa trên nguyên tắc cung cấp áp lực khí nén 2 lần cho 2 chu trình đóng mở. Khi mà khí được cung cấp vào cổng A thì khí sẽ được di chuyển đến khoang trong và eps 2 piston, thanh răng và về 2 phía. Lúc này tác động kép sẽ làm xoay chuyển trục van một góc 90 độ và nó tương ứng với trạng thái mở.
Còn ngược lại khi khí được cấp vào cổng B thì lực khí sẽ được cung cấp vào 2 phía ngoài của Piston và ép 2 piston giúp cho trạng thái bị được đảo ngược lại. Lúc đó van sẽ được đóng lại.

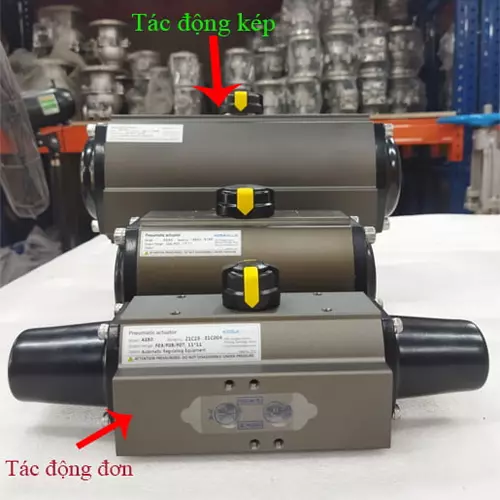

Sự khác nhau giữa tác động đơn và tác động kép
Có thể nói cả tác động đơn và tác động kép đều là dạng điều khiển phổ biến trong đời sống hiện nay. Chắc chắn chúng sẽ có những điểm giống và khác nhau.
-
Điểm giống nhau:
- Cả hai đều sử dụng đến nguồn áp lực khí nén, nên nó giống nhau về hệ vận hành
- Momen có độ xoắn và tạo ra lực tương đương nhau
- Trong bộ điều khiển thì nó được sáng chế theo tiêu chuẩn có thể kháng nước và bụt đạt chuẩn IP68
- Hai bộ phân đều được đúc kết từ vật liệu và nhôm nguyên khối và được phủ thêm một sơn tĩnh điện.
- Sử dụng khí nén có áp lực tương đương nhau: 0- 8 bar
- Và những dòng sản phẩm van có sử dụng tác động đơn hoặc kép đều được công ty Tuấn Hưng Phát phân phối độc quyển, đảm bảo hàng chuẩn chính hãng và có chính sách bảo hành ưu đãi nhất.
-
Điểm khác nhau
Tác động đơn:
- Trong van được thiết kế với dạng tác động đơn thì nó được thiết kế với lò xo ở hai đầu nên giúp ép van về được trạng thái đóng ban đầu khi mà nó ngừng cung cấp khí nén vào.
- Giá thành của tác động đơn cao hơn với những thiết bị có tác động kép.
- Và cần phải cung cấp áp lực khí nén trong quá trình hoạt động của ván
Tác động kép:
- Đối với dạng tác động kép thì nó sẽ tác động kép cần cấp khí nén mới có thể đưa được piston quay về vị trí ban đầu để đóng van.
- Và cần cung cấp áp lực khí nén trong cả một chu trình đóng.
- Giá thành thì rẻ hơn so với tác động đơn
Ưu và nhược điểm của tác động đơn và tác động kép
-
Tác động đơn
| Ưu điểm | Nhược điểm |
| – Có tuổi thọ cao vì được làm từ chất lượng tốt
– Có thể sử dụng được trong nhiều môi trường khác nhau – Thiết kế nhỏ gọn nên dễ lắp đặt, kể cả những không gian chật hẹp – Đang dạng về mẫu mã kiểu van khác nhau – Độ an toàn cao vì sử dụng khí nén nên ít có hiện tượng cháy nổ |
– Trong quá trình làm việc thì sẽ có trường hợp đọng lại cặn bã, có những môi chất đặc làm cho quá trình xử lý bị kẹt
– Giá thành thì khá cao và kích thước van thì cao hơn van bướm, van cầu. |
-
Tác động kép
| Ưu điểm | Nhược điểm |
| -Van sử dụng bộ điều khiển tự động nên có thể thay thế được sức người để có thể đóng mở van
– Tác động kép có tốc độ đóng mở nhanh – Có thể lắp đặt ở nhiều môi trường khác nhau – Với dạng tác động kép thì giá thành rẻ hơn so với tác động đơn |
– Giá thành lại khá cao so với các dòng van khác
– Không thể sử dụng trong môi trường ngâm nước – Gây ra tiếng ồn khi mà khí hoạt động – Khi dừng cung cấp khí thì sẽ van sẽ không hoạt động |
Ứng dụng của tác động đơn và tác động kép
Cả hai kiểu tác động này đều được sử dụng phổ biến trong lĩnh vực công nghiệp sản xuất, nhà máy như là:
- Nhà máy xử lý nước thải
- Nhà máy nước sạch
- Nhà máy xi măng
- Nhà máy hóa chất
- Nhà máy chế biến thực phẩm
- Nhà máy sản xuất bia rươu, đường, sữa,…
- Hoặc các hệ thống có đường ống hơi nước,…
Mong qua bài viết bạn có thể giúp bạn được hiểu rõ hơn về Tác động đơn và Tác động kép là gì? Những ưu và nhược điểm của hai dạng tác động này. Và để có thể mua được các sản phẩm van điều khiển khí nén tác động đơn và tác động kép hoặc các sản phẩm khác, thì bạn có thể liên hệ với chúng tôi qua hotline để được nhân viên tư vấn và hỗ trợ. Công ty Tuấn Hưng Phát chúng tôi cam kết hàng chuẩn chính sách, kèm theo đó là chính sách bảo hành tốt nhất.
Cảm ơn bạn đã quan tâm và theo dõi bài viết của chúng tôi. Chúc bạn có một ngày an lành!
