Van bướm tay quay inox

Tuấn Hưng Phát cung cấp van bướm tay quay inox 304 316 chính hãng Wonil Hàn Quốc – Toàn thân bằng inox, gioăng làm kín teflon, hộp số trợ lực bằng thép hợp kim sơn phủ epoxy, có tích hợp bộ hiển thị trạng thái bằng màu – Kiểu kết nối dạng wafer đa tiêu chuẩn. Đơn vị lưu kho sẵn hàng van bướm inox Hàn Quốc điều khiển bằng tay quay vô lăng Wonil đầy đủ các kích cỡ từ DN40 đến DN300. Quý Vị có nhu cầu vui lòng liên hệ Hotline để nhận hỗ trợ trực tiếp hoặc tham khảo thêm thông tin sản phẩm dưới đây.

Giới thiệu van bướm tay quay inox

Van bướm tay quay inox là loại van cánh bướm được điều khiển bằng tay. Tuy nhiên khác với van bướm tay gạt, mẫu sản phẩm này có thiết kế bộ phận hộp số cấp bánh răng trợ lực giúp việc vận hành đỡ tốn sức hơn. Cũng vì vậy nên quá trình vận hành đóng mở cũng dài hơn, tốn nhiều thời gian hơi van tay gạt. Chức năng chính tương tự các dòng van bướm khác được lắp đặt vào hệ thống để đóng, mở và điều tiết dòng chảy lưu chất.

Về kết cấu, bao gồm các bộ phận chính là thân van, trục van, đĩa van đều  bằng inox; gioăng làm kín bằng teflon có khả năng chịu nhiệt – chống ăn mòn tốt; bộ phận điều khiển là tay quay bằng thép hợp kim sơn phủ epoxy, có tích hợp bộ hiển thị trạng thái van bằng màu.

Phương thức vận hành không khác so với van bướm tay quay, đó là bằng cách xoay tay quay vô lăng để đóng/mở van. Cụ thể: khi xoay tay quay ngược chiều kim đồng hồ van sẽ chuyển sang trạng thái mở, còn khi xoay cùng chiều thì đóng van.

Về ứng dụng, loại van này được lắp đặt trong nhiều hệ thống, lưu chất nước, khí nén, hơi nóng nhờ vật liệu chế tạo inox. Đặc biệt là hệ thống có quy mô, kích thước lớn, yêu cầu vận hành liên tục mà không sử dụng được dạng tay gạt. Vì dạng tay quay khi hoạt động có hộp số trợ lực nên thao tác nhẹ nhàng, đơn giản.

Thông số kỹ thuật van bướm tay quay inox

• Model: WSBG-1
• Kích cỡ danh định van: DN40 – DN300 (Sẵn hàng tại kho trong nước)
• Kết cấu: Toàn thân inox SSC13, gioăng teflon, hộp số thép hợp kim sơn phủ epoxy
• Kiểu kết nối: Wafer đa tiêu chuẩn
• Áp lực làm việc: MAX 16 Kgf/cm2
• Nhiệt độ làm việc: MAX 180 độ C
• Môi trường lưu chất khuyên dùng: Nước, nước nóng, nước thải, dầu, khí nén, hóa chất nồng độ thấp,…
• Thương hiệu: Wonil Industrial
• Xuất xứ: Hàn Quốc
• Bảo hành: 12 tháng

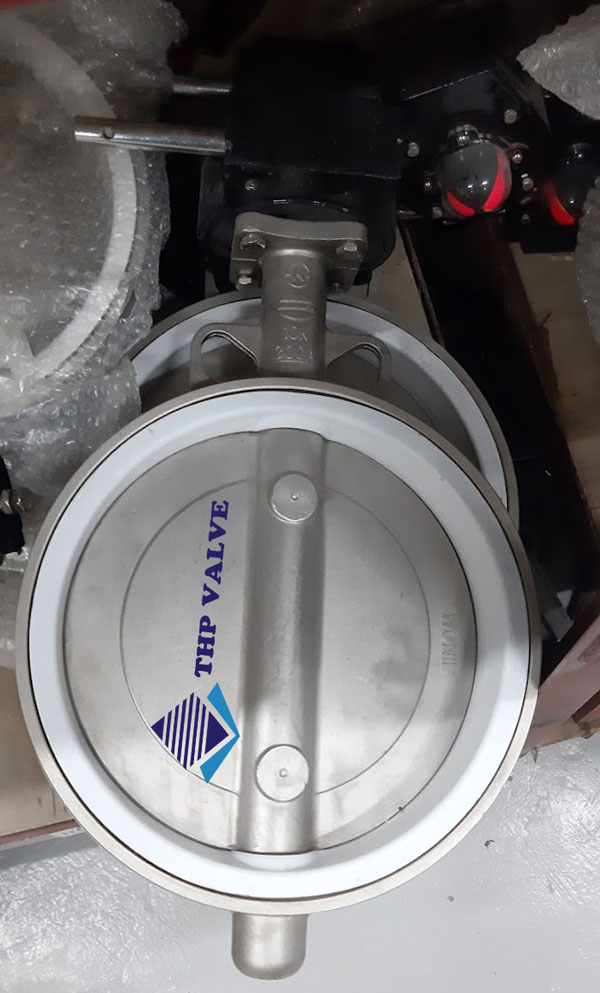

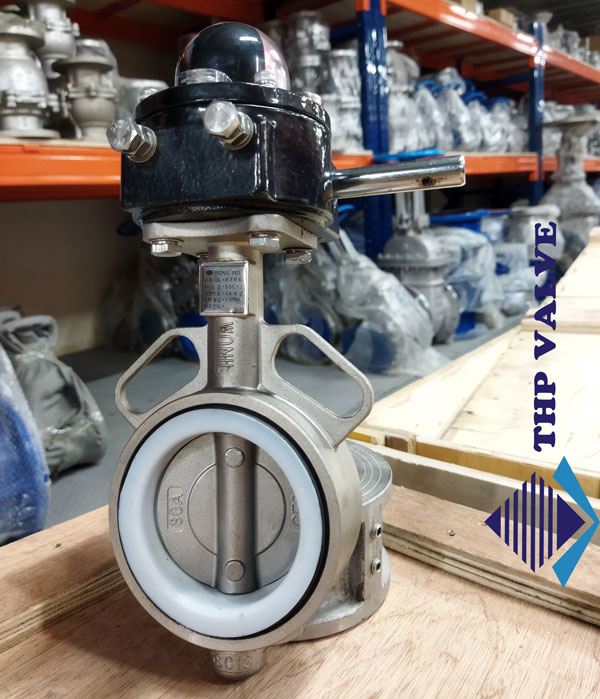

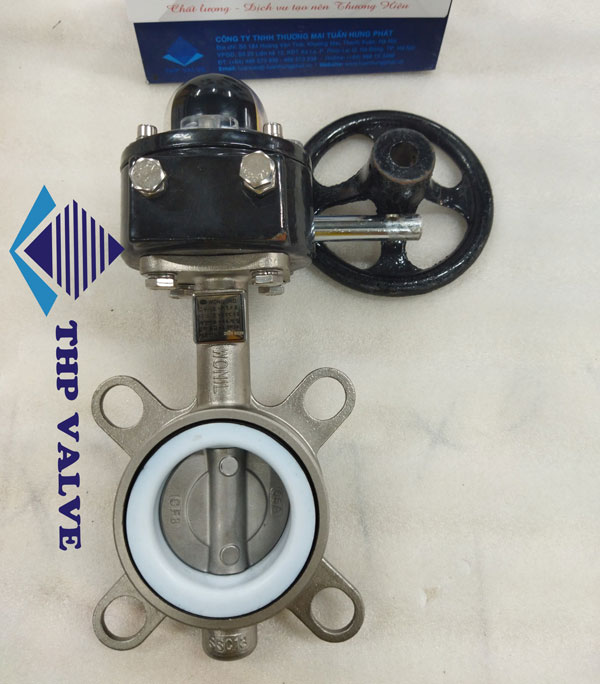

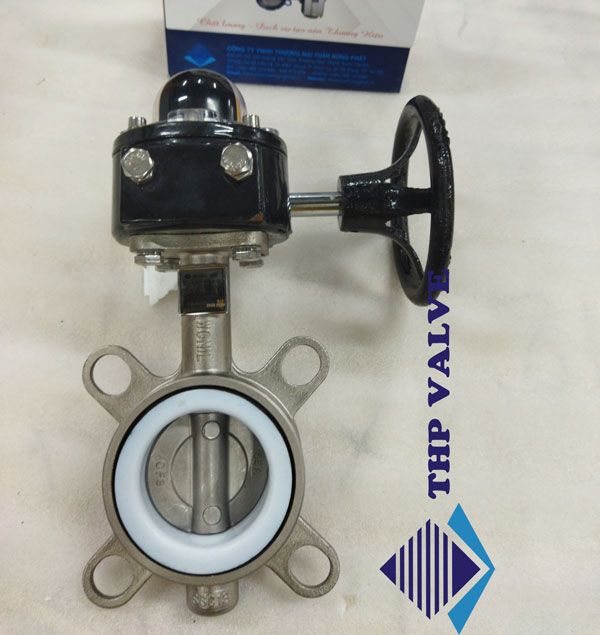

Hình ảnh thực tế van bướm inox tay quay tại THP Valve

>>Xem thêm sản phẩm: Van bướm tay quay mặt bích

Ưu, nhược điểm của van bướm tay quay inox

Ưu điểm:

• Thiết kế hiện đại, nhỏ gọn, không tốn nhiều diện tích lắp đặt, vận chuyển và lắp đặt dễ dàng, không quá phức tạp.
• Trên hộp số trợ lực có hiển thị 2 trạng thái CLOSE và OPEN cho phép người vận hành quan sát trực tiếp để biết trạng thái đóng, mở của van.
• Chất liệu chế tạo inox có độ cứng, độ bền cao, chống ăn mòn tốt, chịu nhiệt độ cao, áp lực lớn và chống ăn mòn cực tốt.
• Phần tay quay vô lăng được làm bằng vật liệu thép và được sơn tĩnh điện màu đen bên ngoài để chống bám bẩn, tăng độ bền.
• Được lắp đặt trong hệ thống có kích thước lớn vì có hộp số trợ lực nên thao tác vận hành dễ dàng, nhẹ nhàng, không cần nhiều sức.
• Thân van kết nối với đường ống dạng lắp bích, wafer hoặc dạng kẹp phù hợp với mọi vị trí lắp đặt, hệ thống.
• Được sản xuất theo nhiều kích thước khác nhau, tạo sự đa dạng về mặt kích cỡ giúp khách hàng có thể dễ dàng chọn lựa được sản phẩm phù hợp với đường ống.
• Môi trường ứng dụng đa dạng, là dòng van được ưu tiên sử dụng trong các khu công nghiệp, nhà máy sản xuất, chế biến thực phẩm, hay trong môi trường hóa chất, khí nén, hơi nóng…

Nhược điểm:

• Thời gian đóng mở chậm hơn so với dạng van điều khiển bằng tay gạt
• Giá thành van bướm tay quay inox cao hơn các chất liệu khác.

Hướng dẫn lắp đặt van bướm tay quay inox vào hệ thống

Với ưu điểm không chiếm nhiều diện tích lắp đặt, vận hành đơn giản, đáp ứng tốt hệ thống có quy mô lớn. Van bướm tay quay inox đã và đang được lắp đặt trong nhiều hệ thống, vị trí.

Tuy nhiên, về khâu lắp đặt mặc dù không phức tạp đặc biệt là với dạng lắp bích nhưng để hệ thống vận hành ổn định, chính xác, quý khách cần tuân thủ thực hiện theo các bước dưới đây:

 Bước 1: Chuẩn bị van và các dụng cụ cần thiết như cờ lê, tua vít, mặt bích , gioăng đệm cao su…

Bước 2: Xác định vị trí lắp đặt, tiến hành vệ sinh sạch sẽ đường ống và vị trí kết nối của van với hệ thống.

Bước 3: Cho van vào mặt bích và căn chỉnh các lỗ bulong thật chuẩn xác, sau đó dùng lực vừa đủ để siết chặt, cố định van với đường ống.

Bước 4: Bắt đầu hàn các điểm để cố định mặt bích với đường ống, sau khi hàn xong tháo van ra ngoài.

Bước 5: Hàn kín lại vị trí kết nối của mặt bích với đường ống để đảm bảo chắc chắn, khi mối hàn nguội thì đưa van vào và siết chặt cố định bằng các bulong, đai ốc. Lưu ý siết chặt đều tay, dùng lực đủ để tránh bị cong vênh.

Bước 6: Thử nghiệm van bằng cách xoay mở, đóng phần tay quay xem có bị kẹt không. Nếu không có vấn đề có thể tiến hành chạy thử nghiệm để kiểm tra lỗi nếu có và khắc phục.

Tuấn Hưng Phát phân phối van bướm inox tay quay Wonil Hàn Quốc

Tại thị trường Việt Nam, công ty TNHH Thương mại Tuấn Hưng Phát tự hào là đơn vị cung cấp van bướm tay quay inox chính hãng và độc quyền của thương hiệu Wonil Hàn Quốc. Toàn bộ thân van, tay quay, trục van được chế tạo bằng inox 304; hộp số trợ lực bằng thép hợp kim; kết nối lắp bích wafer tiêu chuẩn JIS10K; kích cỡ từ DN50 – DN400, áp lực hoạt động tối đa PN16.

Kho hàng THP luôn có sẵn full kích cỡ, mẫu mã, chủng loại để quý khách lựa chọn, đảm bảo đáp ứng tốt nhất mọi yêu cầu. Không chỉ với van bướm tay quay inox mà tất cả sản phẩm van công nghiệp của chúng tôi đều được cam kết đầy đủ giấy tờ kiểm định, chứng nhận, chính sách bảo hành chính hãng theo cơ chế của nhà sản xuất.

Về giá thành, Quý Khách hoàn toàn yên tâm, chúng tôi nhập khẩu trực tiếp và độc quyền từ Wonil Hàn Quốc với số lượng lớn và không qua bất kỳ một đơn vị trung gian nào. Do đó, mức giá của chúng tôi chắc chắn sẽ hợp lý, cạnh tranh và phù hợp với túi tiền của quý khách.

Để nhận báo giá van bướm các loại, nhận tư vấn – hỗ trợ chi tiết về sản phẩm vui lòng liên hệ trực tiếp qua hotline.
