Van bướm mặt bích

Van bướm mặt bích là gì?

Van bướm mặt bích có tên tiếng Anh là Butterfly valve flange end, đây là dòng van có chức năng đóng mở van của dòng lưu chất. Là loại van bướm thân được đúc liền với hai mặt bích ở hai đầu van giúp cho việc kết nối với đường ống dễ dàng, chính xác và thuận lợi hơn. Thiết bị có thể được sử dụng trong các hệ thống đường ống có kích thước lớn từ DN200 trở lên và áp suất cao. Mặt bích thì được chế tạo theo tiêu chuẩn châu Âu nên khi van vận hành thì sẽ có tính ổn định.

Van thường được chế tạo từ các chất liệu phổ biến như gang, inox, nhựa, thép chịu được áp lực…

Không chỉ đa dạng về kích thích mà van còn đa dạng về kiểu vận hành, các kiểu như: điều khiển bằng tay gạt, tay quay, điều khiển điện, điều khiển khí nén để có thể đóng mở và điều tiết van bướm.

Tóm lại, van bướm mặt bích được sử dụng để lắp đặt trên hệ thống đường ống, có chức năng là đóng mở, điều tiết lưu lượng của lưu chất chảy trong hệ thống đường ống. Sản phẩm còn được thiết kế ba chiều để có thể đạt được bề mặt đệm kín lý tưởng, không tạo ra ma sát giữa các miếng đệm khi tiếp xúc với nhau.

Tại sao nên sử dụng van bướm trong hệ thống?

Để giải thích cho điều này thì có mấy điểm sau đây sẽ giúp cho bạn hiểu vì sao:

• Van cánh bướm có thiết kế mặt bích giúp lựa chọn vị trí lắp đặt đơn giản và dễ dàng hơn
• Áp lực của van bướm hai mặt bích cao hơn những dòng khác
• Độ chắc chắn khi lắp đặt lên đường ống
• Độ chính xác tuyệt đối

Đặc điểm của van bướm mặt bích

• Là loại van có cánh bướm xoay được một góc 90 độ. Tỷ lệ dòng chảy đạt mức tối đa khi cửa van nằm song song với đường ống.
• Trên thị trường trong nước đa số van mặt bích là van bướm gang với dạng kết nối tay quay. Các tùy chọn chất liệu khác tương đối ít và nếu có nhu cầu cần phải đặt hàng trước.
• Khi ban ở vị trí mở thì độ cản trở độ lưu thông của dòng chảy là nhỏ nhất. Do đó nó tạo ra sự xoáy và sụt áp khi dòng chảy đi qua van rất nhỏ
• Van chỉ mở một phần thì dòng chảy sẽ được phân chia đồng đều qua cửa van và vòng làm kín. Nên van có thể được sử dụng với mục đích là điều tiết dòng chảy
• Khi van bướm ở vị trí điều tiết thì phải chốt nó lại tại vị trí đó vì áp suất của dòng chảy có xu hướng đưa ra cửa van và về vị trí đóng hay mở hoàn toàn
• Áp suất làm việc của van lớn. Có thể lên đến 10 – 16 bar cho thân gang đúc, 25 bar cho thân làm bằng gang dẻo, trên 25 bar cho thân làm bằng thép
• Độ chịu tốt, có thể từ -10 đến 180 độ C

Ưu điểm và nhược điểm của van

1. Ưu điểm:

• Sự dụng trong các hệ thống có yêu cao cao về áp lực của lưu chất và nhiệt độ
• Hoạt động ổn định, có thiết kế nhỏ gọn chắc chắn cho khả năng điều khiển dòng chảy tốt
• Thiết kế hai mặt bích nên thuận tiện cho việc lắp đặt dễ dàng, chính xác
• Có nhiều kích thước, mẫu mã. Phù hợp với nhiều hệ thống, mối trường khác nhau
• Đa dạng về kiểu vận hành
• Mặt ngoài và mặt trong van được sơn một lớp bảo vệ sơn Epoxy dày
• Giá thành khá rẻ, dễ bảo dưỡng, bảo trì và thay thế

2. Nhược điểm:

• Vì thường được sử dụng cho các đường kính lớn mà trọng lượng cũng như thiết kế của van khá nặng và cồng kềnh
• Lạm dụng cánh van để điều tiết thì vẫn nhanh hỏng.
• Lắp đặt ở vị trí trên cao, gặp trục trặc thay linh kiện rất vất vả

Tính ứng dụng của van bướm mặt bích

• Được sử dụng trong những hệ thống xử lý nước bẩn, nước thải… Vì đĩa van được đặt trong chất lỏng trong quá trình van mở, nên đĩa chịu lực cản lớn tuwg dòng nước khi đóng van
• Ứng dụng trong hệ thống nước, dung dịch trung hòa, dầu, khí…
• Các hệ thống nhà máy chế biến, nhà máy giấy, nhà máy điện, nhà máy lọc hóa dầu, ngành đóng tàu…
• Hệ thống ngành HVAC…
• Các hệ thống điều tiết trong hệ thống khí nén
• Làm van điều tiết cho hệ thống tàu biển cần áp lực cao

Các loại van

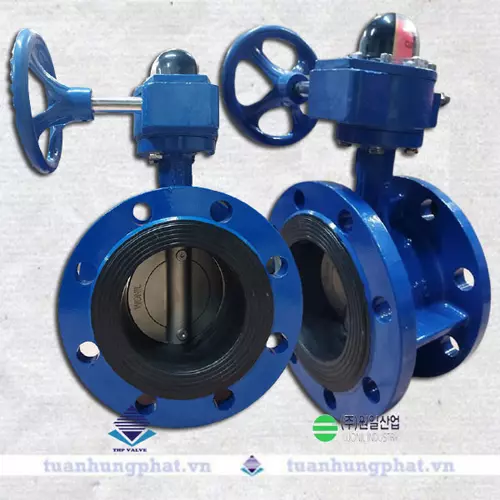

• Van bướm tay quay kết nối mặt bích

• Van bướm mặt bích điều khiển điện

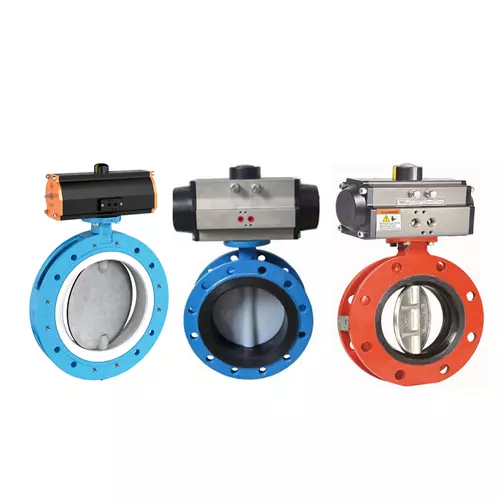

• Van bướm mặt bích điều khiển khí nén
