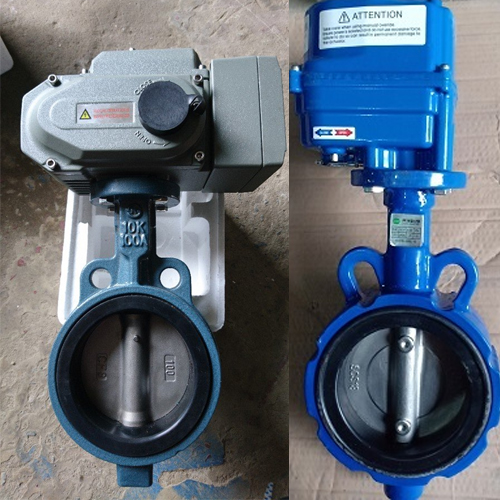

Mô tả van bướm điều khiển bằng điện
Van bướm điều khiển điện là là loại van cánh bướm nhưng được lắp thêm động cơ điện, sử dụng các điện thế thông dụng như 24VDC ,220VAC,380V… để đóng mở van thay thế cho sức người , tuy nhiên vẫn có tích hợp tay quay dự phòng trong trượng hợp động cơ điện gặp sự cố hoặc mất điện .
Van bướm điều khiển bằng điện có thể đóng mở hoàn toàn hoặc đóng mở theo góc tuy theo chức năng của bộ điều khiển điện.
Cấu tạo van bướm đóng mở bằng điện
Van bướm đóng đóng mở bằng điện cấu tạo gồm thân van và động cơ:
Thân van bướm thì chúng ta cũng biết rồi nhưng khi lắp động cơ thì chúng ta cần thao phân tay quay hoặc tay gạt ra, chất liệu của thân van thì tùy thuộc vào yêu cầu của từng hệ thống đặc thù, các vật liêu cơ bản gồm có thân van bướm gang, thân van bướm inox, thân bướm nhựa…
Cụ thể từng loại chúng tôi sẽ phân tích ở phần sau của bài viết .
Động cơ điện
Phần động cơ điện hay còn gọi là mô tơ điện quyết định cơ chế hoạt động của van , nếu van đóng mở hoàn toàn khi đấy cánh van bướm mở góc 0 độ hoặc 90 độ thì đấy là van bướm điều khiển điện dạng on/off. Còn trường hợp chúng ta cần tiết lưu dòng chảy muốn van mở các góc như 10 độ, 20 độ , 25 độ ,45 độ… thì cần động cơ điện hoạt động tuyến tính.
Thông số kỹ thuật van bướm đóng mở bằng điện
* Thân Van
Thân: Gang Dẻo, inox 304, inox 316, PUVC,PVC,….
Trục: Inox304
Cánh Van: Inox304, PVC,…
Gioăng làm kín: EPDM, Không roang
Kết nối: Wafer Đa Tiêu Chuẩn, Bích BS, Bích JIS 10K …
Áp suất làm việc: PN16, PN10,…
Áp lực test: 21kg/cm2
* Bộ Chuyền Động Điện
Vỏ : Nhựa hoặc Hợp kim
Sơn Peoxy Chống gỉ
Vận hành: ON/OFF , Tuyến tính
Điện áp: 220VAC, 24VDC, 380V
Tiêu chuẩn: IP67, IP68
Xuất xứ: KosaPlus – Hàn Quốc ,Haitima –Đài Loan
>>Xem thêm: Van bướm tay quay
Nguyên lý hoạt động của van bướm điều khiển điện.
Nguyên lý hoạt động của Van bướm có động cơ điện khá đơn giản, bình thường van đang ở trạng thái đóng hoặc mở , chúng ta cấp điện cho động cơ, làm động cơ quay kéo theo trục van bướm quay ,van mở ra hoặc đọng lại, trong động cơ có công tắc hành trình khi van đi hết hành trình thì công tắc tự động ngắt điện, động cơ dừng, điện áp không dc cấp vào nữa , nên không om điện làm giảm tuổi thọ động cơ.
Khi ta đảo chiều nguồn điện thì van sẽ đóng hoặc mở theo quy trình trên.
Phân loại van bướm điều khiển điện.
Là một dòng van nằm trong danh mục van điều khiển dựa vào kiểu hoạt động chúng ta có thể phân chia van thành 2 loại :
- Kiểu on/off : Như tôi cũng đã nói ở trên van này sẽ đóng hoặc mở hoàn toàn khi có điện , đây là dạng khá thông dụng trên thị trường, lắp đặt đơn giản, giá thành rẻ, sử dụng trong ngành cấp thoát nước hoặc đường ống PCCC..
- Kiểu tuyến tính : Loại van này thì có thể đóng mở theo góc tùy ý , có thể tiết lưu được dòng chảy , sử dụng tín hiệu Annalog 420 Ma để điều khiển và phản hồi vị trí về tủ, loại này có yêu cầu về vận hành và lắp đặt rất cao, giá thành đắt hơn dạng on/off.
Dựa vào vật liệu thân van bướm thì chúng ta có thể phân loại thành
- Van bướm gang đóng mở bằng điện .
- Van bướm inox đóng mở bằng điện
- Van bướm nhựa đóng mở bằng điện
Ngoài ra còn rất nhiều loại van bướm đóng mở bằng điện chuyên dùng cho các yêu cầu khác nhau như van bướm vi sinh đóng mở bằng điện, van bướm mặt bích điều khiển bằng điện , các loại này chúng tôi sẽ có bài viết riêng về từng loại các bạn có thể tham khảo nhé !
>>Xem thêm: Van bướm tín hiệu điện
Ưu nhược điểm của van bướm điều khiển bằng điện.
Ưu điểm
– Van vận hành tự động ,giải phòng sức người , có thể lắp đặt ở những vị trí xa, nguy hiểm, chật hẹp…
– phù hơp với hệ thống tự động hóa, đóng mở và kiểm soát từ xa
– Van đóng mở chậm nên không gây ra hiện tượng búa nước ở các vị trí đường ống sau van.
– Có nhiều nguồn điện áp , linh hoạt cho bên sử dụng
– Độ bền cao, tính ứng dụng rộng dãi
Nhược điểm
Phù thuộc vào nguồn cấp khi mất điện hoặc gặp sự cố phải vận hành bằng tay
- Không có kích thước bé với các size từ DN40 trở xuống.
- Thời gian đóng mở chậm .
Các loại van bướm điều khiển điện thông dụng .
Van bướm gang điều khiển bằng điện
Thông số kỹ thuật của van bướm thân gang đóng mở bằng điện
- Vật liệu thân van : Gang dẻo GC200
- Vật liệu Cánh van: SUS 304
- Kích thước thông dụng : Size DN40 – size DN400
- Các liểu kết nối: Bích ,Wafer đa tiêu chuẩn
- Áp lực làm việc: PN10, PN16
- Áp lực test: 21 Kgf/cm3
- Nhiệt độ : 0 – 100 độ C
- Điện điều khiển: 24V, 220V,380V…
- Dạng điều khiển: ON/OFF, Tuyến tính 4-20 Ma.
- Tiêu chuẩn: IP65, IP67, IP68..
- Xuất xứ: Kosaplus/Korea – Haitima /Taiwan
- Liên hệ mua hàng :0867.011.568 (Call/Zalo)
Van bướm inox điều khiển bằng điện
Thông số kỹ thuật của van bướm inox đóng mở bằng điện :
Vật liệu thân van : inox 201, inox 304, inox 316..
Vật liệu Cánh van: SUS 304
Lớp lót : PTFE, không roang
Kích thước thông dụng : Size DN40 – size DN1000
Các liểu kết nối: Bích ,Wafer đa tiêu chuẩn
Áp lực làm việc: PN10, PN16
Áp lực test: 21 Kgf/cm3
Nhiệt độ : 0 – 180 độ C
Điện điều khiển: 24V, 220V,380V…
Dạng điều khiển: ON/OFF, Tuyến tính 4-20 Ma.
Tiêu chuẩn: IP65, IP67, IP68..
Xuất xứ: China,- Kosaplus/Korea – Haitima /Taiwan
Liên hệ mua hàng :0867.011.568 (Call/Zalo)
Van bướm nhựa điều khiển điện
Thông số kỹ thuật của van bướm thân nhựa đóng mở bằng điện :
Vật liệu thân van : PVC. PUVC, PPH…
Vật liệu Cánh van: PVC…
Lớp lót : PTFE…
Kích thước thông dụng : Size DN40 – size DN1000
Các liểu kết nối: Bích ,Wafer đa tiêu chuẩn
Áp lực làm việc: PN10, PN16
Áp lực test: 21 Kgf/cm3
Nhiệt độ : 0 – 180 độ C
Điện điều khiển: 24V, 220V,380V…
Dạng điều khiển: ON/OFF, Tuyến tính 4-20 Ma.
Tiêu chuẩn: IP65, IP67, IP68..
Xuất xứ: China/Korea /Taiwan
Liên hệ mua hàng :0867.011.568 (Call/Zalo)Hình 5 : Van bướm nhựa điều khiển bằng điện
Lựa chọn và mua van bướm điều khiển điện ở đâu ?
Hiện này đang được sử dụng rất nhiều trong các hệ thống chirle, hệ thống nước thải, hệ thống PCCC tuy nhiên có rất nhiều đơn vị vì lợi nhuận mà nhập các linh kiện kém chất lượng, hay hạ cấp động cơ so với thực tế để giảm giá thành vì thế khi có nhu cầu mua hàng các bạn cần hết sức tỉnh táo để tránh mua phải hàng gải hàng nhái, kém chất lượng . Công ty Tuấn Hưng Phát là đơn vị duy nhất độc quyền phân phối dòng van bướm điều khiển điện kosalplus – Hàn Quốc và van bướm điều khiển điện Haitima- Đài Loan ,ngoài ra chúng tôi còn một số dòng van điều khiển bằng điện như : Van bi điều khiển điện, van cổng điều khiển điện, van cầu điều khiển điện các bạn có thể tham khảo thêm . Nếu còn phân phân thì hay liên hệ với chúng tôi qua số hotline :0867.011.568 (Call/Zalo) hoặc gửi mail cho tôi theo địa chỉ : hieu@tuanhungphat.vn để được tư vấn kỹ thuật, mua bán nhanh nhất và chính xác nhất, sẽ không phụ lòng tin tưởng của các bạn
