Van bi điều khiển điện DN25

Van bi điều khiển điện DN25 được lắp cho những hệ thống đường ống DN25 hoặc ống phi 34. Van được lắp và phục vụ cho những hệ thống tự động. Khi thời đại công nghiệp phát triển thì những dòng sản phẩm như van bi điện càng được sử dụng rộng rãi. Dưới đây sẽ là những điều mà các bạn cần quan tâm khi lựa chọn van bi truyền động điện DN25.

Hình ảnh van bi điều khiển điện DN25

Thông số kỹ thuật của van bi điều khiển điện DN25

Thân van bi: nhựa, inox, gang, thép

Bi van : nhựa, inox

Gioăng làm kín: EPDM, PTFE

Áp lực làm việc thông thường: 10 bar, 16 bar, 25 bar, 40 bar, 63 bar

Nhiệt độ làm việc theo chất liệu: 50 độ, 100 độ, 220 độ

Kết nối với đường ống: dạng racco, dạng ren và dạng bích

Tiêu chuẩn bích: BS, Jis10K, Ansi

Dạng van 2 ngả, hoặc 3 ngả

3 ngả chữ L hoặc 3 ngả chữ T.

Kích cỡ: DN25, D25, 25A, phi 34, phi 32

Đầu truyền động điện

Tiêu chuẩn IP67, IP68

Sơn phủ Epoxy chống ăn mòn hóa chất

Hoạt động On/Off hoặc tuyến tính ( 4-20mA)

Điện áp làm việc 24VDC, 220V

Xuất xứ Hàn Quốc, Đài Loan

Thương hiệu Kosaplus, Haitima

Bảo hành 24 tháng.

Cấu tạo của van bi điều khiển điện DN25

Dòng sản phẩm này gồm 2 phần chính là phần thân van và đầu truyền động điện. Chúng ta sẽ cùng tìm hiểu từng chi tiết ở phần dưới đây

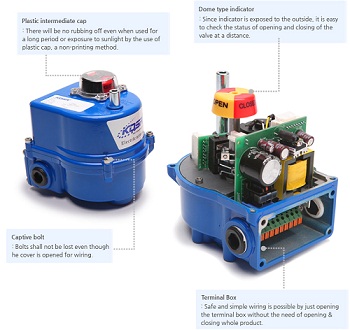

Cấu tạo đầu truyền động điện

Đầu truyền động điện lắp cho van cần có những chi tiết sau:

Phần vỏ sơn phủ Epoxy để chống ăn mòn hóa chất và bảo vệ nước làm hỏng mạch và phụ kiện bên trong

Hệ thống bánh răng: dùng để tác động trực tiếp lên trục của van để van xoay theo đúng chiều

Mặt hiển thị: đây là bộ phận giúp cho người sử dụng biết van đang đóng hay đang mở.

Công tắc hành trình: đây là bộ phận đóng và ngắt điện cấp vào động cơ khi van hoạt động đúng quy trình.

Mạch điện: bao gồm mạch điều khiển động cơ, mạch sấy và mạch đèn báo đóng mở.

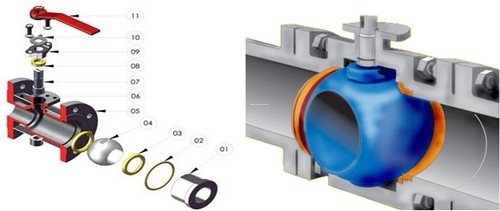

Cấu tạo van bi DN25:

Van bi ren Dn25 hay van bi bích DN25 đều có cấu tạo giống nhau. Các chi tiết đó như sau

Phần thân van : phần bao phủ bảo vệ các chi tiết bên trong của van bi.

Bi van: hay còn gọi là cầu van. xoay đi xoay lại để mở hoặc đóng kín đường ống.

Gioăng làm kín: đây là bộ phận nằm giữa bi van và thân van để không cho lưu chất đi qua khi van đóng.

Đế tán: bộ phận kết nối với đầu truyền động điện

Bulong ecu: kết nối giữa các thân van bi với nhau vì loại van bi này không có loại van bi 1 PC.
