Van bướm điều khiển điện là gì?

Van bướm điều khiển điện là gì?

Van bướm điều khiển điện là một loại van dùng trong công nghiệp sản xuất và là một thiết bị phụ trợ không thể thiếu và có rất nhiều hãng sản xuất trên thế giới. Tuy nhiên Tuấn Hưng Phát khuyên quý khách hàng nên sử dụng van của 2 hãng hàng đầu châu Á là Haitima (Đài Loan) và Kosaplus (Hàn Quốc).

Về thiết kế, dòng van này được kết cấu gồm 2 bộ phận chính là thân van bướm cơ và phần điều  khiển là động cơ điện sử dụng các điện thế thông dụng như 24VDC, 220VAC,380V… Chức năng chính là đóng mở, điều tiết dòng chảy lưu chất đi qua van thay thế cho sức người , tuy nhiên vẫn có tích hợp tay quay dự phòng trong trượng hợp động cơ điện gặp sự cố hoặc mất điện. Van điều khiển bằng điện có thể đóng mở hoàn toàn (dạng On/Off) hoặc đóng mở theo góc tùy chỉnh (dạng tuyến tính).

Thông số kỹ thuật:

* Thân van bướm cơ

  • Thân: Gang Dẻo, inox 304, inox 316, PUVC,PVC,….
  • Trục: Inox304
  • Cánh Van: Inox304, PVC,…
  • Gioăng làm kín: EPDM, Không roang
  • Kết nối: Wafer Đa Tiêu Chuẩn, Bích BS, Bích JIS 10K …
  • Áp suất làm việc: PN16, PN10,…
  • Áp lực test: 21kg/cm2

 * Bộ truyền động điện

  • Vỏ : Nhựa hoặc Hợp kim
  • Sơn Peoxy Chống gỉ
  • Vận hành: ON/OFF , Tuyến tính
  • Điện áp: 220VAC, 24VDC, 380V
  • Tiêu chuẩn: IP67, IP68
  • Xuất xứ: Kosaplus – Hàn Quốc ,Haitima –Đài Loan

Cấu trúc van bướm điều khiển điện

Như đã giới thiệu ở trên, cũng giống như các loại van khác, van bướm điều khiển điện được cấu tạo bởi 2 phần chính: phần van và bộ điều khiển. Ở đây phần van là van bướm, còn bộ điều khiển là bộ điều khiển điện. Thân van bướm khi lắp động cơ thì chúng ta cần tháo phần tay quay hoặc tay gạt ra, chất liệu của thân van thì tùy thuộc vào yêu cầu của từng hệ thống đặc thù, các vật liêu cơ bản gồm có  thân van bướm gang, thân van bướm inox, thân bướm nhựa…

Bộ điều khiển điện hay còn gọi là mô tơ điện quyết định cơ chế hoạt động của van, nếu van đóng mở hoàn toàn khi đấy cánh van bướm mở góc 0 độ hoặc 90 độ thì đấy là van  bướm điều khiển điện dạng on/off. Còn trường hợp chúng ta cần tiết lưu dòng chảy  muốn van mở các góc như 10 độ, 20 độ, 25 độ,45 độ… thì cần động cơ điện hoạt động tuyến tính.

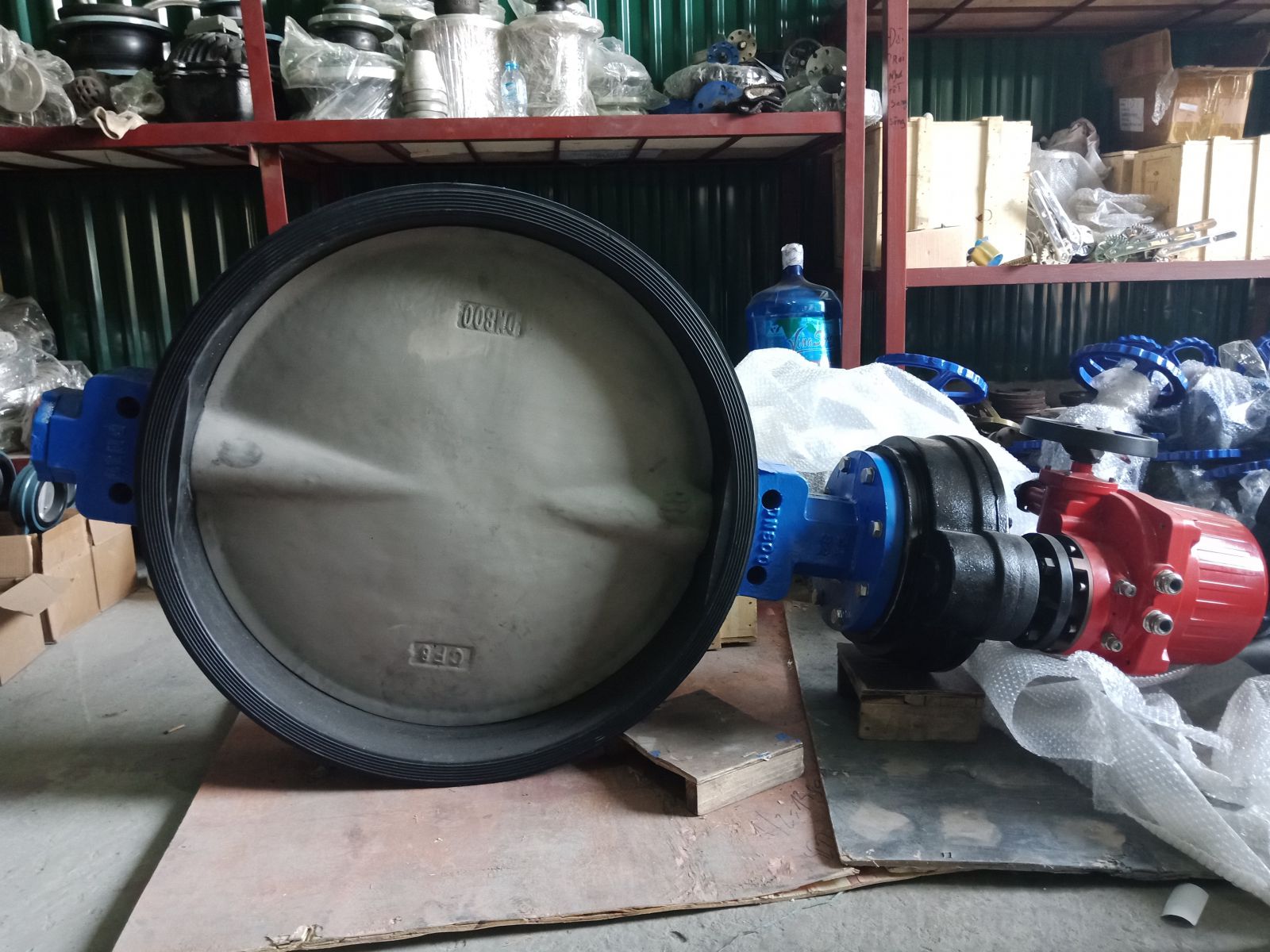

Van bướm điều khiển điện
Van bướm điều khiển điện

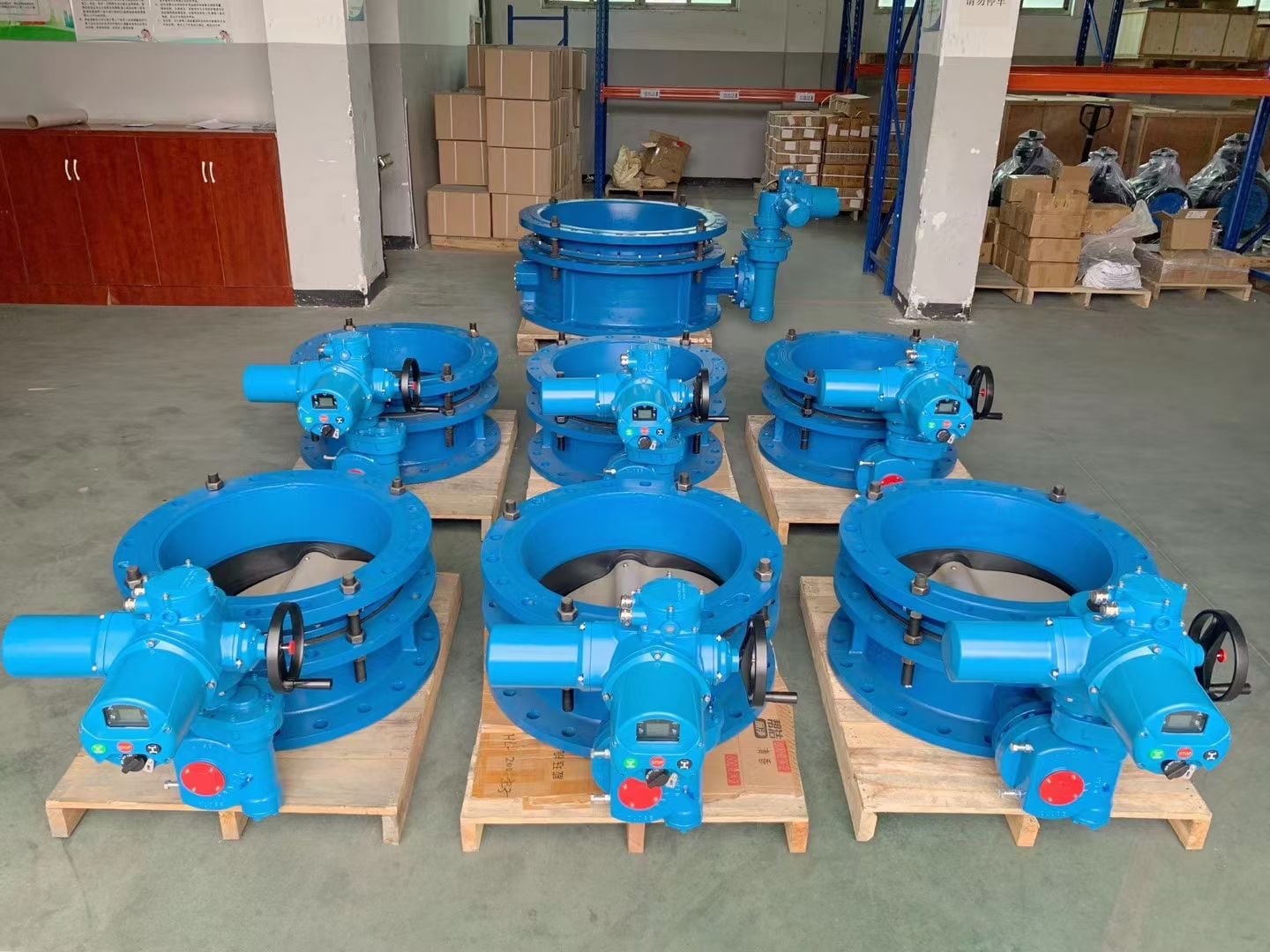

Van bướm điều khiển điện tại kho THP
Van bướm điều khiển điện tại kho THP

Tại sao nên sử dụng dòng van bướm điều khiển điện?

Hiện nay, van bướm điện được ưu tiên sử dụng trong rất nhiều hệ thống có quy mô, kích thước lớn và mang tính tự động hóa cao nhờ những ưu điểm nổi bật dưới đây:

  • Thân van được chế tạo đa dạng có thể là van bướm, van bi, van cầu hoặc van cổng với chức năng chính là đóng, mở hoàn toàn và điều tiết dòng chảy lưu chất theo các góc độ khác nhau.
  • Chất liệu sản xuất thân van: inox, gang, đồng, nhựa, thép… mỗi loại đều có các đặc tính về độ bền, khả năng chịu nhiệt, chịu áp lực, chống ăn mòn. Đảm bảo phù hợp với nhiều môi trường sử dụng khác nhau.
  • Phần vỏ bộ điện được làm bằng chất liệu nhôm được đúc nguyên khối, bên ngoài sơn tĩnh điện màu xanh hoặc xám để tăng độ bền, khả năng chống bám bụi, làm việc ngoài trời.
  • Cách thức hoạt động của bộ điều khiển điện: ON/OFF đóng mở hoàn toàn hoặc tuyến tính đóng mở theo góc.
  • Thời gian đóng mở nhanh, linh hoạt, chính xác.
  • Cơ chế vận hành hoàn toàn tự động, không cần dùng sức người, giúp hệ thống tiết kiệm chi phí nhân công.
  • Phù hợp lắp đặt tại những vị trí phức tạp: dưới hầm, trên cao và trong môi trường độc hại như hóa chất, nước thải.
  • Nguồn điện áp sử dụng thông dụng tại nhiều khu vực: 24V, 220V, 380V…
  • Động cơ điện có khả năng tạo ra momen xoắn lớn giúp van vận hành thao tác đóng, mở hiệu quả, chính xác.

Ứng dụng van bướm điều khiển bằng điện

Cùng với sự phát triển mạnh mẽ của nền công nghiệp hóa, hiện đại hóa, van điều khiển điện ngày càng được ứng dụng rộng rãi trong các hệ thống, lĩnh vực. Điển hình nhất là trong hệ thống có quy mô lớn và mang tính tự động hóa nhờ cơ chế vận hành hoàn toàn tự động, thay thế thao tác vận hành thủ công bằng sức người. Cụ thể như sau;

  • Trong hệ thống cấp thoát nước sạch, xử lý nước thải tại các nhà máy, khu công nghiệp, khu dân cư, chung cư…
  • Trong hệ thống đường ống dẫn tại các nhà máy sản xuất, chế biến thực phẩm, đồ uống…
  • Trong hệ thống hơi nóng tại các nồi hơi, lò sấy…
  • Trong hệ thống luyện kim, khai thác khoáng sản, xăng dầu.
  • Trong môi trường hóa chất có tính ăn mòn: axit, bazo, muối…

Mọi thông tin chi tiết vui lòng liên hệ trực tiếp hotline của Tuấn Hưng Phát để được tư vấn, báo giá chính xác về sản phẩm.
