Van bi điều khiển điện Đài Loan
1. Giới thiệu về van bi điều khiển điện điện
“Van bi điều khiển điện” có nghĩa là van bi ren thông thường có bộ truyền động điện. Đây là một giải pháp đơn giản cho nhiều ứng dụng bật / tắt cơ bản. Chúng xoay 90 độ (1/4 lượt) từ mở hoàn toàn sang đóng hoàn toàn. Mặc dù chúng thường hoạt động chậm hơn van có bộ truyền động khí nén, nhưng thường xảy ra trường hợp có điện và không có khí nén.
Van bi 3 mảnh bằng thép không gỉ được kích hoạt bằng điện được sử dụng để điều khiển bật-tắt nước, không khí, dầu và các phương tiện khác tương thích với các vật liệu xây dựng. Thiết bị tiêu chuẩn là nguồn điện để mở và nguồn điện để đóng, giữ nguyên vị trí đã biết cuối cùng khi mất điện. Khi nhận được tín hiệu đầu vào liên tục, động cơ sẽ chạy và thông qua bộ truyền động bánh răng tự khóa làm quay quả cầu van. Động cơ được dừng lại bằng các công tắc giới hạn hành trình cam bên trong.
2. Thông tin cơ bản
Vật liệu thân van: WCB, SS304, SS316, SS316L
Tiêu chuẩn: ANSI / JIS / DIN / GB
Kích thước DN: DN15-DN100 (1/2 “~ 4”)
Áp suất: PN16, PN25, PN40
Ghế van: PTFE, RPTFE, PPL
Bộ truyền động Thương hiệu: Veapon Kiểu bộ
Xuất sứ: Đài Loan
Truyền động: kiểu bật / tắt, kiểu điều chỉnh thông minh
Nguồn điện: AC24V / 110V / 220V / 380V, DC12V / 24V / 220V
Góc quay: Loại tiêu chuẩn (0-90 °) ± 5 °
3. Ưu điểm của sản phẩm:
- Chức năng mạnh mẽ – bảo vệ tiêu chuẩn cao – thiết kế nhân hóa.
- Thích hợp cho lĩnh vực dầu khí, luyện kim, v.v.
- Chính xác và có thể đeo được, Điều khiển số thông minh
- Chống ăn mòn hơn vì toàn bộ thân van được làm bằng SS304
- Bền đến mức bật tắt công tắc có thể lên đến 30W lần.
4. Thông tin chi tiết sản phẩm
- Đúc chính xác bằng hợp kim nhôm: Vỏ đã được xử lý bằng đúc chính xác bằng hợp kim nhôm, độ cứng cao hơn bình thường. Độ bền của nó kéo dài tuổi thọ.
- Vít SS304: Vít thân xi lanh được làm bằng thép không gỉ. Tay nghề tốt, chất lượng đảm bảo.
- Vật liệu thép không gỉ: Vật liệu thân van là thép không gỉ, không dễ rò rỉ, hiệu suất làm kín tốt và mô-men xoắn chuyển đổi nhẹ hơn.
4.1. Các thông số cơ bản cho van bi 3 mảnh ren điện
- thiết bị truyền động điện: loại bật tắt VP0050A / B-VP2000A / B, loại điều chỉnh VP0050E-VP2000E
- góc quay: loại tiêu chuẩn (0 ° -90 ° ) ± 5 °
- điện áp: DC12V, DC24V, DC220V, AC24V, AC110V, AC220V, AC380V
4.2. Tính năng tiêu chuẩn của van bi
- 1000WOG áp suất làm việc
- Van gắn trực tiếp theo ISO5211
- Cổng đầy đủ cho luồng không hạn chế
- Thổi gốc bằng chứng
- Ghế bóng PTFE, RPTFE kéo dài vòng đời
- Thiết kế con dấu gốc RPTFE / Viton ba lần, nạp trực tiếp
- tín hiệu đầu vào: 4-20mA, 0-10mA, 1-5V DC, 2-10V DC
- tín hiệu phản hồi: liên hệ chủ động, liên hệ thụ động
- đường kính danh nghĩa: DN08-DN100 (1/4 “-4”)
- áp suất danh định: PN16, PN25, PN40
- Vật liệu thân van và bi: CF8, CF8M, CF3M, WCB, 2205
- vật liệu con dấu: PTFE, RPTFE, PPL
- giao diện kết nối: PT, BSPT, NPT, G nữ, kết nối ren nam, giao diện hàn giáp, giao diện hàn ổ cắm.

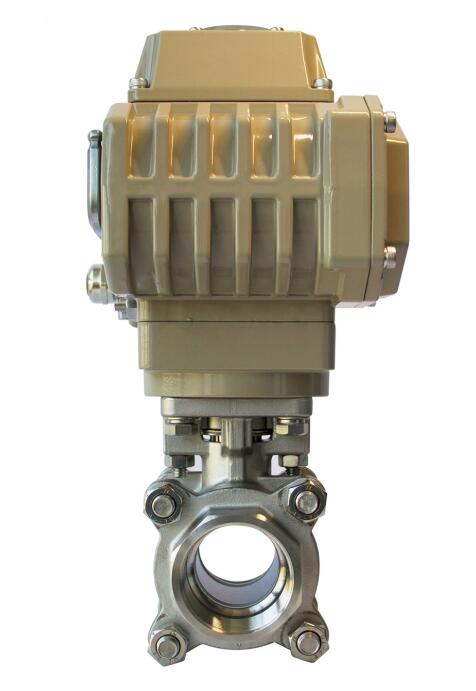

Mặt trước:

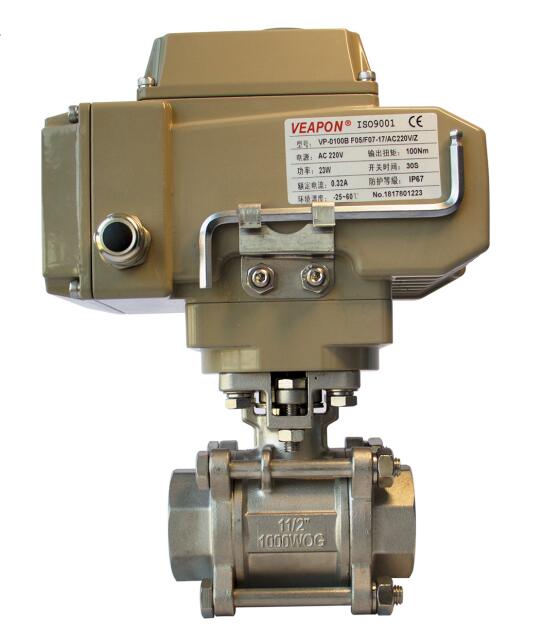

Mặt sau:

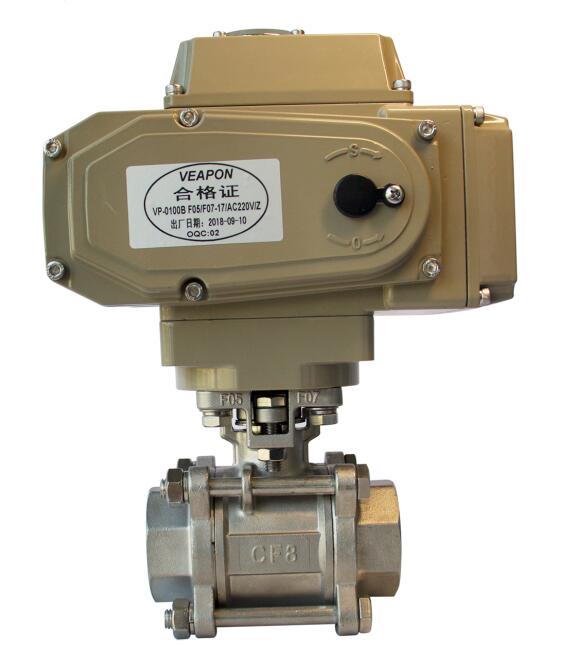

Mặt bên:
Góc 45 độ:
4.3. Tính năng sản phẩm
- Công suất mạnh mẽ: Loại bật-tắt, điều chỉnh thông minh, loại tỷ lệ, loại đầu ra tín hiệu khác nhau để lựa chọn.
- CNC thông minh: Mẫu đếm số thông minh được tích hợp trong thân của thiết bị truyền động điện, cài đặt kỹ thuật số, độ chính xác cao, một máy đột biến theo từng chức năng
- Chính xác & Chống mài mòn: tích hợp trục đầu ra bánh xe sâu được làm bằng hợp kim đồng đặc biệt rèn, độ bền cao, chống mài mòn tốt.
- Lợi nhuận nhỏ: cấu trúc tích hợp khe hở chìa khóa aovid và có độ chính xác truyền cao.
- Dễ sử dụng: không cần tiếp nhiên liệu, không cần kiểm tra tại chỗ, chống thấm và chống rỉ sét, lắp đặt ở mọi góc độ.
4.4. Các tính năng tiêu chuẩn của thiết bị truyền động điện
- Hoạt động theo lượt quý với giới hạn cơ học
- Vỏ hợp kim nhôm chống chịu thời tiết loại chắc chắn
- Chỉ báo vị trí van trực quan
- Ghi đè thủ công
- Động cơ hạng nặng có bảo vệ quá tải
- Bộ gia nhiệt chống ngưng tụ được điều khiển bằng nhiệt
- Hai công tắc giới hạn phụ để xác nhận vị trí van
Tự khóa tất cả các ổ bánh răng kim loại, không cần phanh bổ sung
