Tìm hiểu về van bi điều khiển điện cấu tạo inox

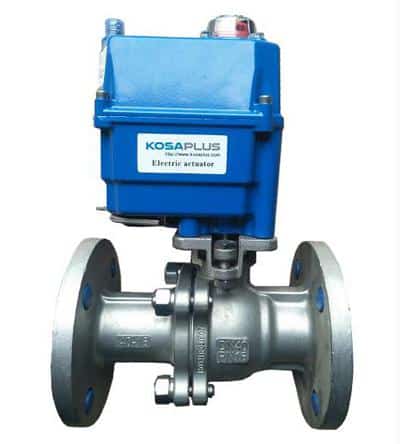

Van bi inox điều khiển điện cấu tạo inox là dạng van bi inox được gắn bộ điều khiển bằng điện có thân van bi được làm bằng inox 304, 316 hoặc inox 201. Với ưu điểm có độ bền cao chống ăn mòn, hoạt động tốt trong môi trường nhiệt độ cao và có áp suất cao. Động cơ điện được lắp vào van có nguồn điên áp 24VDC, 220VAC, 380VAC.
Khi cấp điện mô tơ điện sẽ quay 90 độ tác động lên viên bi thông qua trục bi xảy ra hiện tượng đóng mở tại vị trí cửa van (viên bi). Động cơ điện có 2 dạng là đóng mở ON/OFF hoặc tuyến tính mở tho các góc độ khác nhau tùy vào cài đặt nhu cầu sử dụng. Môi trường lưu chất, hệ thống ứng dụng rộng rãi, hầu như có mặt trong các hệ thống: nước sạch, nước thải, hóa chất, hơi nóng, khí nén… Đặc biệt là những vị trí cách xa trung tâm, môi trường độc hại hạn chế con người vận hành trực tiếp.
Thông số kỹ thuật:
- Chất van: Inox 304, inox 316, inox 201
- Kích cỡ van: DN15 – DN200
- Động cơ điện: Điều khiển ON/OFF hoặc điều khiển tuyến tính
- Kết nối ống: Kết nối ren, kết nối mặt bích, kết nối hàn, kết nối clamp
- Tiêu chuẩn mặt bích: BS PN10, PN16, JIS 10K, ANSi CLASS150
- Áp suất làm việc: 10kg/cm2, 16kg/cm2, 20kg/cm2
- Nhiệt độ làm việc: – 5 độ C ~ 200 độ C
- Thương hiệu bộ điện: Kosaplus, Haitima
- Xuất xứ: Hàn Quốc, Đài Loan
- Bảo hành: 24 tháng
- Tình trạng: sẵn kho THP
Nguyên lý hoạt động của van bi inox điều khiển điện
Đối với van bi điều khiển điện khi chưa cấp điện chúng ta có thể cài đặt van bi ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn.
– Khi cấp nguồn điện áp đầu vào với dòng điện 24V, 220V, 380V điều khiển mô tơ điện. Lúc này mô tơ điện chuyển động, bộ phận trục van bi được liên kết với mô tơ điện bằng hệ thống bánh răng cho phép chuyển động theo mô tơ điện. Khi đó hiện tượng đóng hoặc mở van sẽ xảy ra
– Khi mô tơ điện chạy hết một hành trình đóng hoặc mở thì sẽ tự động ngắt điện. Tức là lúc này van bi điện sẽ giữ nguyên vị trí, trạng thái khi chạy hết hành trình. Ngoài ra phần bộ điều khiển mô tơ điện được thiết kế thêm bộ phận trục quay bằng tay khi xảy ra mất điện trường hợp đột ngột chúng ta có thể thao tác đóng hoặc mở bằng tay
– Ngoài ra bộ điều khiển điện được chế tạo phần báo hiệu trên đầu phần bộ điều khiển, dựa vào đó chúng ta có thể nhận biết van đang đóng hoặc mở.
Ưu điểm nổi bật của van bi điều khiển điện inox
- Thân van được thiết kế bằng chất liệu inox có đặc tính chịu bền, chịu nhiệt, chịu áp lực tốt và chống ăn mòn. Do đó có thể hoạt động được trong các môi trường khác nhau: nước, hơi nóng, khí nén…
- Tiết kiệm được chi phí nhân công do cơ chế vận hành hoàn toàn tự động khi được cấp nguồn điện không cần dùng đến sức người như các loại van cơ khác.
- Lắp đặt được ở các vị trí khó thao tác bằng tay mà các loại van điều khiển bằng tay không sử dụng được: dưới sâu, trên cao, khuất tầm nhìn và có quy mô, kích cỡ lớn.
- Van bi điều khiển điện inox được cấu tạo từ những chi tiết khác nhau và dễ dàng tháo rời được các bộ phận. Nên khi gặp sự cố thì người dùng có thể thay thế hoặc sửa chữa từng bộ phận.
- Bộ điều khiển điện có độ bền cao, tuổi thọ dài lâu, tiêu chuẩn kháng nước, kháng bụi đạt IP67, IP68, nguồn điện áp sử dụng thông dụng tại nhiều khu vực: 24V hoặc 220V.
- Thời gian đóng mở nhanh, linh hoạt, chính xác.
- Được ứng dụng rộng rãi trong nhiều hệ thống, công trình khác nhau như hệ thống cấp thoát nước, xử lý nước, hơi nóng, xăng, dầu, gas, khí nén…
- Được chế tạo đa dạng kiểu dáng: 2 thân, 3 thân, 2 ngã, 3 ngã… đảm bảo phù hợp với mọi vị trí có nhu cầu lắp đặt khác nhau của khách hàng.
Ứng dụng van bi điều khiển điện cấu tạo inox
Van bi inox điều khiển điện là sản phẩm được ứng dụng khá phổ biến và thông dụng hiện nay, với chất liệu bằng inox có thể dùng cho nhiều loại môi trường khác nhau như hóa chất loãng, nước, khí, dầu, gas… Dưới đây là một số ứng dụng điển hình, thường gặp:
- Nhà máy xử lí nước, nước thải, nước sạch
- Nhà máy thực phẩm chê biến
- Nhà máy xử lý hóa chất
- Nhà máy sấy, các lò hơi có nhiệt độ cao
- Nhà máy giải khát, bia, rượu…..
- Nhà máy xi măng, dược phẩm, y học
- Hệ thống hơi, khí, chất lỏng
