Van bi điều khiển bằng khí nén là một trong các loại van thông dụng trong công nghiệp, được sử dụng phổ biến trong các nhà máy sản xuất, hệ thống tự động hóa, các hệ thống cần độ an toàn cao, đòi hỏi phòng tránh cháy nổ như hệ thống gas, khí đốt, dầu,….Vậy, để biết được van bi điều khiển bằng khí nén có đặc điểm gì đặc biệt mà lại có thể phù hợp với những môi trường như trên, thì tôi sẽ cung cấp cho bạn những thông tin có liên quan đến loại van này.

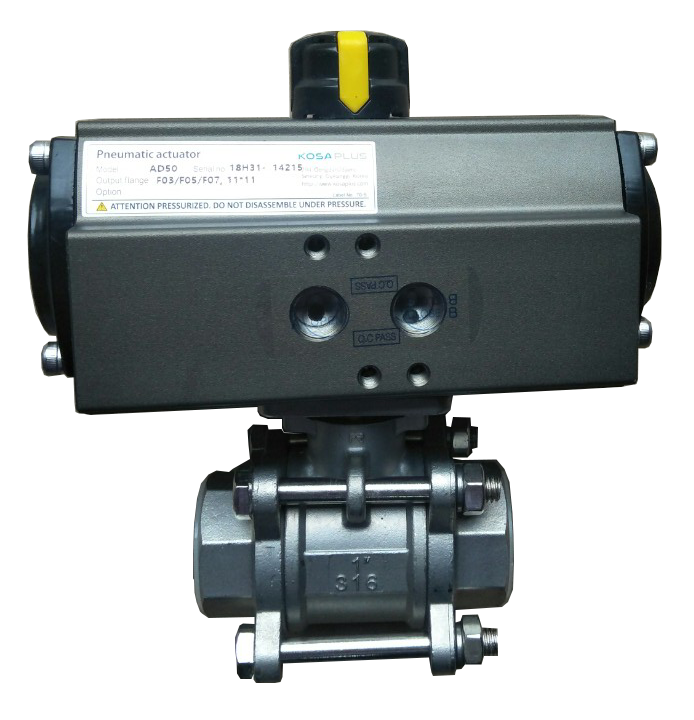

Giới thiệu van bi điều khiển bằng khí nén
Van bi điều khiển khí nén là dòng sản phẩm được thiết kế gồm 2 bộ phận chính là thân van bi cơ và phần điều khiển là bộ truyền động khí nén. Với cơ chế vận hành hoàn toàn tự động nhờ nguồn khí nén, cụ thể khi chúng ta tiến hành cấp khí nén vào bộ điều khiển, năng lượng khí nén sẽ được chuyển hóa thành cơ năng và truyền tác động lên đĩa van, trục van.
Hiện nay, van bi điều khiển khí nén đang được ưu tiên sử dụng trong rất nhiều các hệ thống mang tính tự động hóa và có quy mô lớn mà các loại van điều khiển thủ công không đáp ứng được. Một số ứng dụng điển hình, thường gặp có thể kể đến như: nước sạch, nước thải, hơi nóng, khí nén, xăng, dầu, gas, hóa chất…
Thông số kỹ thuật:
- Xuất xứ: Kosaplus- Hàn Quốc, Haitama- Đài Loan
- Dạng tác động: tác động đơn, tác động kép
- Điều khiển: ON/OFF, tuyến tính 4~20mA
- Thân van: inox 304, inox 316, nhựa UPVC, CPVC
- Kiểu nối: lắp ren hoặc lắp bích
- Tiêu chuẩn mặt bích: JIS10K, BS/PN16
- Áp suất khí nén: 3-8 bar
- Áp lực làm việc: PN16
- Nhiệt độ làm việc: -10- 220 độ C
- Môi trường chuyên dùng: nước, khí nén, xăng dầu, hóa chất,…
- Kích cơ van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Bảo hành: 12 tháng
Kết cáu van bi điều khiển khí nén
Cấu tạo của van bi điều khiển khí nén gồm 2 phần chính: phần thân van và phần điều khiển
- Phần van bi
Bản chất là một van bi hoàn chỉnh có phần tay gạt có thể tháo rời, hoặc được sản xuất riêng loại bỏ phần tay gạt từ nhà máy, và có các tán để kết nối với bộ điều khiển qua các con bulong, hoặc chốt hãm, sao cho sự liên kết bền chặt nhất, không xảy ra rung lắc trong quá trình sử dụng.
- Chất liệu thân: SS304, SS3165, nhựa PVC…
- Chất liệu bi: SS304, Thép mạ…
- Seal: TETLONG, FPM, NBR
- Kích cỡ: DN6- DN200
- Kiểu kết nối: giắc co, bắt ren, băt bích
- Xuất xứ: Hàn Quốc, Đài Loan
Bộ điều khiển khí nén
Bộ điều khiển bằng khí nén là thiết bị dùng để mở và ngắt các thiết bị đi kèm bằng cách truyền động dạng xoay từ trục điều khiển thông qua lực từ khí nén. Bộ khí nén được lắp đặt trực tiếp trên thân van, nó có cấu tạo như một chiếc xylanh, hoạt động nhờ dùng nguồn khí nén được cấp vào lực từ 3 bar- 8 bar, phần piston trong van được bắt với trục quay của bộ điều khiển. Khi cấp khí nén vào bộ truyền động, dưới áp lực của khí nén thì bộ khí điều khiển tạo ra áp lực làm piston dịch chuyển đồng thời làm xoay trục của bộ truyền động (Nm), tác động trực tiếp lên van làm xoay trục của van góc 0-90 độ, van mở ra và ngược lại ở chiều đóng 90- 0 độ.
Bộ điều khiển khí nén có mối ghép linh động có thể lắp đặt dễ dàng với van bi, van bướm, tùy vào nhu cầu và tình hình thực tế của mỗi hệ thống , các chi tiết được gia công chính xác, đảm bảo độ bền tổng thể bộ van điều khiển.
Trên đây là những nội dung liên quan đến van bi điều khiển bằng khí nén, nếu còn thắc mắc về vấn đề gì, hay mong muốn trong vấn đề đặt hàng, hoặc liên hệ trực tiếp với bên chúng tôi qua điện thoại để được hỗ trợ. Chúng tôi luôn sẵn lòng hỗ trợ và tư vấn, rất vui khi bạn đã quan tâm và tin tưởng vào sản phẩm của bên tôi.
