So sánh van điều khiển điện và van điều khiển khí nén

Van điều khiển là một loại van công nghiệp được vận hành bằng tín hiệu khí nén hoặc tín hiệu điện với chức năng kiểm soát và điều khiển dòng lưu lượng khí nén, hơi qua van vào đường ống đi đến thiết bị theo đúng yêu cầu của khách hàng. Thông qua van, người vận hành có thể điều khiển một cách chính xác tốc độ dòng chảy và theo dõi áp, nhiệt và lưu lượng một cách tốt nhất với các phụ kiện: cảm biến, bộ điều khiển.

Vậy van điều khiển điện và van điều khiển khí nén giống nhau và khác nhau ở điểm nào? Cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.

So sánh van điều khiển điện và van điều khiển khí nén

Giống nhau

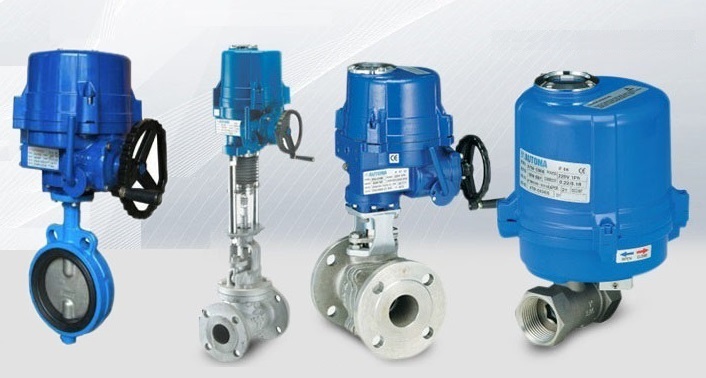

So sánh Van điều khiển điện và van điều khiển khí nén

Về cơ bản, van điều khiển điện và điều khiển khí nén giống nhau ở thiết kế gồm 2 bộ phận chính là thân van cơ; van bi, van bướm, van cổng, van cầu… và phần điều khiển là bộ điều khiển tự động. Với cơ chế vận hành hoàn toàn tự động, không cần dùng sức người chỉ cần cấp nguồn năng lượng điện hoặc khí nén vào bộ điều khiển.

Ngoài ra, cả 2 dòng van này còn có ưu điểm chung là thời gian đóng mở nhanh, linh hoạt, tiện lợi, không tốn nhiều chi phí nhân công, cách thức hoạt động dạng ON/OFF đóng mở hoàn toàn hoặc dạng tuyến tính đóng, mở theo góc tùy chỉnh. Phù hợp lắp đặt tại nhiều vị trí phức tạp: dưới hầm, dưới sâu, xa trung tâm điều khiển… Môi trường ứng dụng rộng rãi, nhất là với lưu chất độc hại như hóa chất, nước thải vì có thể điều khiển từ xa tránh ảnh hưởng đến người vận hành.

Khác nhau

Van điều khiển khí nén

Van điều khiển khí nén
Van điều khiển khí nén

Van điều khiển khí nén là loại van được chế tạo phần điều khiển là bộ truyền động khí nén với nhiệm vụ phân tích chuyển đổi áp lực khí nén đó thành động năng làm xoay chuyển trục van. Về cấu tạo, gồm các bộ phận; thân, piston, bánh răng truyền lực, lò xo ở dạng tác động đơn. Vỏ bộ khí nén được sản xuất bằng hợp kim nhôm nguyên khối, bên ngoài phủ sơn tĩnh điện có khả năng chống bám bụi và oxy hóa bề mặt tốt.

Ngoài 2 bộ phận là thân van, bộ điều khiển van điều khiển khí nén còn được thiết kế thêm các bộ phận khác như công tắc giới hạn, bộ tuyến tính, bộ lọc khí nén giúp khí nén đi vào bộ điều khiển tinh khiết; tiêu âm, van điện từ khí nén. Đặc biệt, xét về mức độ an toàn van điều khiển khí nén an toàn hơn van điều khiển điện.

Nguyên lý hoạt động với dạng điều khiển tác động đơn sẽ khác dạng điều khiển tác động kép. Cụ thể như sau:

  • Van điều khiển khí nén tác động đơn

Vận hành dựa trên nguyên lý cung cấp áp lực khí nén 1 lần, ban đầu khi chưa cấp khí nén van ở vị trí đóng lò xo sẽ nén piston lại. Khi cấp khí nén vào trong khoang của bộ điều khiển khí nén, dưới áp lực lớn của khí nén sẽ thắng lực đẩy của lò xo và ép 2 piston 2 đầu về 2 phía. Kết quả tác động lên trục van và làm cho đĩa van dịch chuyển sang trạng thái mở.

  • Van điều khiển khí nén tác động kép

Hoạt động dựa trên nguyên lý cung cấp áp lực khí nén 2 lần với thiết kế gồm 3 khoang: 1 khoang giữa, 2 khoang 2 đầu. Ban đầu van sẽ ở trạng thái đóng hoàn toàn. Chúng ta cung cấp áp lực khí nén vào cổng A áp lực khí nén đó sẽ vào khoang trong của bộ khí và đẩy 2 piston 2 bên về 2 phía giúp các thanh răng chuyền động kéo theo bộ chuyền vàtrục van xoay chuyển 1 góc 90o tạo trạng thái mở cho van.

Khi yêu cầu cần đóng thì chúng ta cung cấp áp lực khí nén đầu vào cho 2 khoang 2 bên. Áp lực sẽ đẩy ép Piston ngược về vị trí cũ đóng ban đầu đưa van về vị trí đóng hoàn toàn.

Van điều khiển bằng điện

Van điều khiển điện
Van điều khiển điện

Van điều khiển điện là loại van sử dụng động cơ điện để cung cấp mô men xoắn tạo ra hoạt động đóng mở cho van. Với hai loại van chính đó là đóng mở On/Off (đóng/mở hoàn toàn) và đóng mở tuyến tính (theo góc mong muốn). Việc đóng mở tuyến tính thường dùng trong hệ thống thống đường ống cần sự điều tiết lưu lượng dòng chảy.

Về cấu tao, phần động cơ điện có gắn thêm truyền động bằng tay, với mục đích đảm bảo an toàn vận hành ngay cả khi có sự cố mất điện. Nguồn điện áp sử dụng 24V, 220V hoặc 380V, chất liệu chế tạo hợp kim nhôm nguyên khối bên ngoài có sơn tĩnh điện.

Nguyên lý hoạt động với 2 dạng ON/OFF và tuyến tính sẽ có sự khác nhau, cụ thể dưới đây:

  • Van điều khiển điện ON/OFF

Chỉ cho phép đóng mở hoàn toàn, không thể điều chỉnh tuyến tính theo yếu tố khác. Hoạt động của van là sự kết hợp giữa nguyên lý hoạt động của bộ điều khiển điện, theo đó khi cấp nguồn điện và khởi động mô tơ, chuyển động xoay của mô tơ được chuyển hóa thành chuyển động xoay của trục van. Cánh van sẽ quay cùng vận tốc và góc độ với trục van.

  • Van điều khiển điện tuyến tính

Van điều khiển tuyến tính cho phép chúng ta có thể thực hiện, mở van với những góc mở khác nhau, phụ thuộc vào nhiệt độ hoặc áp suất…Van điện điều khiển tuyến tính có cấu tạo phức tạp hơn van ON/OFF và có giá thành cao hơn. Khi vận hành cần sử dụng tín hiệu Analog 4 – 20mA hoặc 0 – 10v để điều khiển van đóng, mở theo các góc mở khác nhau.

Kết luận

Trên đây chúng tôi đã tổng hợp những thông tin chi tiết để giải đáp cho câu hỏi so sánh van điều khiển điện và van điều khiển khí nén. Hy vọng sẽ gúp quý khách có thêm hiểu biết về các dòng van này. Ngoài ra nếu vẫn còn câu hỏi hoặc thắc mắc khác hãy liên hệ ngay với chúng tôi qua hotline dưới đây để được tư vấn, hỗ trợ và báo giá chính xác.
