Trên thị trường hiện này, có rất nhiều loại đồng hồ đo lưu lượng. Nó đa dạng về mẫu mã và kích thước, phù hợp với nhiều hệ thống đường ống cũng như những môi trường khắc nghiệt.
Và hiện nay trong những môi trường có nhiệt độ cao thì nhu cầu sử dụng đồng hồ đo lưu lượng hơi nóng rất cao. Là dạng cảm biến lưu lượng khá là đặc biệt so với những kiểu đồng hồ lưu lượng khác.
Để có thể sở hữu cho mình một chiếc đồng hồ hơi đo lưu lượng hơi trong hệ thống của mình thì bạn có thể liên hệ đến hotline, để được nhân viên tư vấn và hỗ trợ. Bạn không cần lo lắng nhiều về sản phẩm, vì chúng tôi cam kết hàng chuẩn chính hãng với chính sách 1 đổi 1. Và chúng tối luôn luôn phục vụ quý khách 24/7.
Đồng hồ đo lưu lượng hơi nóng là gì?
Đồng hồ đo lưu lượng hơi nóng là sản phẩm chuyên dụng được dùng trong việc đo lưu lượng hơi nóng, hơi bão hòa đi qua. Đồng hồ đo lưu lượng thuộc dạng đồng hồ điện tử và nó có sử dụng dòng kiểu đo dạng xoáy, nó sử dụng cảm biến điện tử để đo lưu lượng hơi nóng đi qua.
Hoạt động trong môi trường có nhiệt độ cao, áp suất cao nên đồng hồ đo lưu lượng được lắp đặt thêm những phụ kiện để có thể đảm bảo được cho đồng hồ hoạt động được một cách ổn định và chính xác. Và chức năng của nó không chỉ đo các lưu lượng mà có thể đo được nhiệt độ cũng như là áp suất có trong dòng khí của đường ống.
Mọt thiết bị không thể thiếu được trong hệ thống sử dụng hơi nóng. Đồng hồ đo lưu lượng có thể cho người dùng được các số liệu về lưu lượng hơi cũng như giúp cho người sử dụng có thể nắm được tổng lượng hơi tiêu thụ, lượng hơi đang đi qua.
Thiết bị còn gọi là lưu lượng kế hơi nóng được công ty chúng tôi nhập và phân phối độc quyền từ Hàn Quốc, Đài Loan với giá cả hợp lý, chính sách tốt nhất cho quý khách.
Thông số kỹ thuật
- Chất liệu thân đồng hồ: inox 304, 316
- Chất liệu tuabin: inox 316L, Teflon
- Nhiệt độ: -40 ~ 150 độ C
- Áp lực: max 16 bar
- Kích cỡ: DN25 – DN150
- Tiêu chuẩn chống nước: IP65
- Nguồn điện: 24v, PIN 3,6v
- Tín hiệu đầu ra 4 – 20mA
- Cấp sai số: ± 1% R, ± 1,5% R ; Trình cắm : ± 2,5% R
- Màn hình hiển thị: LCD 2 dòng 16 ký tự.
- Hệ số tổn thất áp suất tiêu chuẩn CD ≤ 4 của JB/T9249
- Xuất xứ: Đài Loan
Điểm nổi bật của đồng hồ đo lưu lượng hơi nóng
Để tạo được điểm riêng với các đồng hồ đo lưu lượng khác. Và thiết bị này cũng có những điểm nổi bật khác để tạo ra được những dấu ấn riêng cho mình.
- Điểm đầu tiên phải kể đến là đồng hồ đo lưu lượng hơi nóng có thể cung cấp được dải đo khá rộng với độ chính xác hợp lý. Tuy nhiên, có một điểm cần chú ý đến là phải bảo trì vệ sinh thường xuyên để đồng hồ có thể vận hành tốt. Nhưng đây cũng chính là khuyết điểm của nó, vì nó làm cản trở bộ phận cảm biến đọc giá trị đo ở dài lưu tốc thấp và có thể dẫn đến việc bị ăn mòn. Và lớp bao phủ ở bên ngoài hoặc vật liệu bọc cảm biến cũng hạn chế quá trình truyền nhiệt và cản trở cho việc đo dải lưu tốc thấp.
- Điểm thứ hai, chính là đồng hồ đo nước hơi nóng có sử dụng kiểu đo dạng xoáy để có thể đo hơi nóng. Khi đó nó sẽ sử dụng đến điện áp để có thể vận hành được và dựa vào độ cảm biến trên thân đồng hồ để cho hơi nóng có thể đi qua. Và bên trong có một thanh chắn được đặt ngang ở thân đồng hồ tạo ra các vòng xoáy, các cảm biến trên thân sẽ đo được các vòng xoáy này và được hiển thị trên mặt đồng hồ.
Ứng dụng của đồng hồ đo lưu lượng hơi nóng
Với thiết kế nhỏ gọn, cũng như lợi ích của nó tương đối cao nên được nhiều khách hàng lựa chọn và sử dụng. Thường được sử dụng các trong các môi trường và hệ thống:
- Đồng hồ đo lưu lượng hơi nóng trong hệ thống lò hơi
- Đồng hồ đo lưu lượng khí đầu ra của máy nén khí
- Sử dụng môi trường cần theo dõi lượng hơi nóng trong hệ thống lò hơi
- Theo dõi lưu lượng tổng, lưu lượng tức thời trong các hệ thống cung cấp năng lượng
- Theo dõi lưu lượng khí thái trong hệ thống sản xuất.
Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng hơi nóng
Cấu tạo

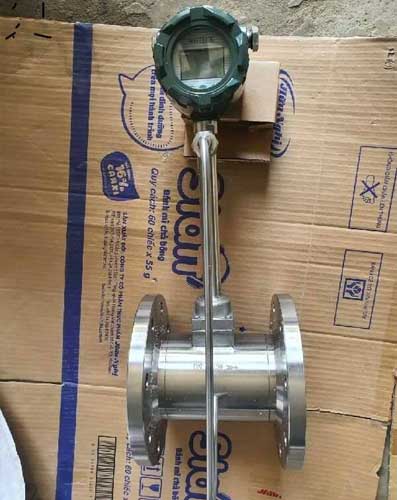

- Đồng hồ đo lưu lượng hơi nóng được cấu tạo hai bộ phận chính là phần thân đồng hồ và phần mặt hiển thị.
Phần thân đồng hồ
- Được chất liệu đồng hồ nóng được chế tạo bằng vật liệu inox 303, inox 316
- Bên trong thân là phần ống rỗng có gắn một thanh chắn ngang. Đây là phần quan trọng để khí hơi nóng hoặc lưu chất đi qua thành sẽ tạo thành xoáy và đồng hồ có thể đọc được các loại xoáy.
- Ở bên trong thân đồng sẽ có bộ phận cảm biến. Bộ phận cảm biến này sẽ giúp ta thu được các tín hiệu xoáy dó thanh chắn tạo ra.
- Thân đồng hồ được đúc liền mạch và có hai mặt bích để có thể kết nối với hệ thống đường ống. Thân đồng hồ được kết nối với mặt đồng hồ liền mạch( đối với đồng hồ đo hơi nóng màn hình liền) hoặc có thể nối rời qua hệ thống day cáp (đối với dạng đồng hồ hơi nóng màn hình rời)
- Ngoài ra, người ta còn chế tạo phần ống pilot bù nhiệt hay chúng ta còn quen gọi là đồng hồ đo hơi nóng dạng bù nhiệt. Thiết bị này giúp ổn định hơi nóng và giúp độ chính xác của đồng hồ cao hơn rất nhiều bởi hơi nóng bị thay đổi khi gặp môi trường và tính ổn định nguồn cấp. Hay còn gọi là loại bù nhiệt
Phần mặt hiển thị của đồng hồ đo lưu lượng hơi nóng
- Trong phần mặt hiển thị của đồng hồ đo lưu lượng hơi nóng có rất nhiều các thiết bị như: bảng mạch, màn hình LCD, chân tín hiệu và chân nguồn.
- Mặt hiển thị được đưa lên cao với phần mặt cách xa phần thân bởi bản chất của đồng hồ này là do hơi nóng nên việc đưa màn hình chứa các thiết bị điện tử cần cách xa nguồn nhiệt đo để bảo vệ màn hình và bảng mạch bên trong.
- Bảng mạch của đồng hồ chứa toàn bộ các thết bị như tụ điện, bộ vi xử lý trung tâm, dây dẫn, chip xử lý… nó là bảng mạch được cấu tạo phức tạp nhưng nhiệm vụ của nó chính là thu thấp các tín hiệu được thân đồng hồ. Dựa theo cài đặt có sẵn thì việc đọc các tần số vòng xoáy đi qua đó sẽ được tính toán và đưa ra kết quả chính xác trên màn hình hiển thị
- Màn hình hiển thị: màn hình hiển thị chính là chỗ để cho người dùng có thể lấy được số liệu như: lưu lượng tổng, áp suất, nhiệt độ… của hệ thống.
- Các chân tín hiệu và chân đấu nguồn cấp: đây chính là những dây tín hiệu và dây nguồn cho đồng hồ hoạt động. Chân tín hiệu báo các thông tin về tủ PLC và có thể cho ta điều khiển các thiết bị khác nếu chúng ta biết về lập trình qua tín hiệu 4 – 20mA, 0 – 10V
Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi nóng
- Đồng hồ đo lưu lượng hơi nóng được vận khi có hơi nóng, hơi bão hòa, khí gas… đi vào thân đồng hồ, bên trong thân đồng hồ là thanh chắn được đặt vuông góc với thân đồng hồ. Với tốc độ của dòng chảy
- Sau đó bộ cảm biến có trong thân ống đo sẽ tiếp nhận các tần số song và truyền về bộ vi xử lý qua các dây tín hiệu lên phần mặt của đồng hồ. Bộ vi xử lý này sẽ tính về lưu lượng hơi nóng, khí đi qua đồng hồ ra màn hình hiển thị.
Báo giá đồng hồ đo lưu lượng hơi nóng
Trên thị trường hiện nay, có nhiều loại đồng hồ đo lưu lượng hơi nóng có rất nhiều chủng loại với những thiết kế và xuất xứ khác nhau. Vì vậy, trong quá trình vận hành hệ thống, quý khách nên lựa chọn sản phẩm chuẩn chính hãng để đảm bảo được độ an toàn, tránh rủi ro và mang lại độ chính xác cao.
Chúng tôi – công ty Tuấn Hưng Phát là đơn vị chuyên nhập khẩu các loại đồng hồ lưu lượng hơi nóng dạng điện tử, dạng cơ, đồng hồ đo nhiệt độ, đồng hồ đo áp suất… Chúng tôi tự tin là đơn vị cung cấp những sản phẩm chính hãng và chế độ bảo hành tốt nhất. Và luôn luôn để mức giá ưu đãi nhất cho khách hàng.
Để có được sản phẩm tốt cũng như chuẩn chính hãng, bạn có thể liên hệ với chúng tôi qua hotline để được nhân viên tư vấn và hỗ trợ về đồng hồ đo lưu lượng hơi nóng.
