Cung cấp van bi điều khiển khí nén
Van bi điều khiển khí nén là loại van được kết hợp với bộ chuyển động khí nén, áp lực của khí nén tạo ra một lực giúp trục van xoay một góc 90 độ giúp đóng mở van bi.
Dòng van này điều khiển hoàn toàn tự động, điều này giúp giảm thiểu những thao tác của con người, đề cao hiệu suất làm việc của sản phẩm. Đây không phải dòng van duy nhất được nhắc tới trong các loại van công nghiệp, nhưng nó được đặc biệt kể đến là loại van giảm thiểu được nhiều chi phí nhờ tận dụng được nguồn khí nén, bền bỉ với môi trường điều kiện đặc biệt.
* Phần van bi
Cũng có cấu tạo như các dòng van bi thông thường có mặt trên thị trường, nó có một viên bi được đục lỗ rỗng để ngăn chặn hoặc cho phép dòng lưu chất đi qua. Tuy nhiên, thay vì tay gạt như thông thường, van bi dạng điều khiển chỉ có phần trục van nhô ra ngoài.
Dạng van bi này hay còn gọi là van bi có tán, phần tán chính là phần đế để đặt bộ truyền động lên phía trên của van bi, các bộ giá này được quy định theo tiêu chuẩn quốc tế ISO5211 phù hợp với nhiều bộ truyền động của nhiều hãng khác nhau.
Tùy vào yêu cầu của môi trường mà chúng ta sử dụng, ta lựa chọn vật liệu là thép, inox hoặc nhựa. Nhưng thực tế, phần lớn chúng ta thường sử dụng nhiều hơn là van bi inox với gioăng teflon.
* Phần bộ điều khiển khí nén
Đây là thiết bị chuyển hóa áp lực khí nén thành chuyển động quay hoặc chuyển động thẳng đứng. Dòng van bi là dạng van xoay để hoạt động nên bộ truyền động cũng là bộ truyền động dạng quay.
Bản chất bộ điều khiển là một xylanh khí nén. Trong bộ truyền động có 2 piston, trục của piston sẽ được gắn với một trục quay. Khi cấp khí, áp lực luồng khí làm piston dịch chuyển, trục của nó được gá vào hai bên của trục truyền động bằng liên kết khớp răng. Hai trục piston trượt quanh trục sẽ tạo ra ngẫu lực làm quay trục. Từ đó momen xoắn đến trục của van bướm.
Bộ điều khiển khí nén có hai dạng là tác động đơn ( dạng cấp khí một lần ) và tác động kép ( dạng cấp khí 2 lần hay tác động hai lần)
Các loại van bi khí nén điều khiển
(-) Van bi lắp ren điều khiển khí nén
Dòng van sử dụng cho đường ống DN15- DN50, thường là các dòng van bi 3 mảnh có tán, thân van làm từ chất liệu inox304 và gioăng teflon. Sử dụng tốt trong môi trường có độ ăn mòn độ hóa học cao, môi trường có nhiệt độ và áp lực cao.
Thông số kỹ thuật
– Kích cỡ: DN15-DN50
– Chất liệu: inox 304SS, 316SS
– Áp lực: PN16
– Kiểu kết nối: lắp ren
– Xuất xứ: Hàn Quốc, Đài Loan
– Tình trạng: có sẵn ( bảo hành 12 tháng )
(-) Van bi lắp bích điều khiển khí nén
Dòng van bi sử dụng phương thức nối bích để kết nối với đường ống, vật liệu đa dạng có thể là gang, thép, inox, nhựa. Và thông thường người ta sử dụng van bi inox có tán sẵn, lắp đặt với các dạng dầu khí dễ dàng hơn.
Thông số kỹ thuật
– Dãi sản phẩm: 20A-150A
– Chất liệu: Inox 304SS, 316SS
– Áp lực: PN 16bar- 25bar
– Hoạt động: ON/OFF
– Kiểu kết nối: lắp bích
– Xuất xứ: Hàn Quốc, Đài Loan

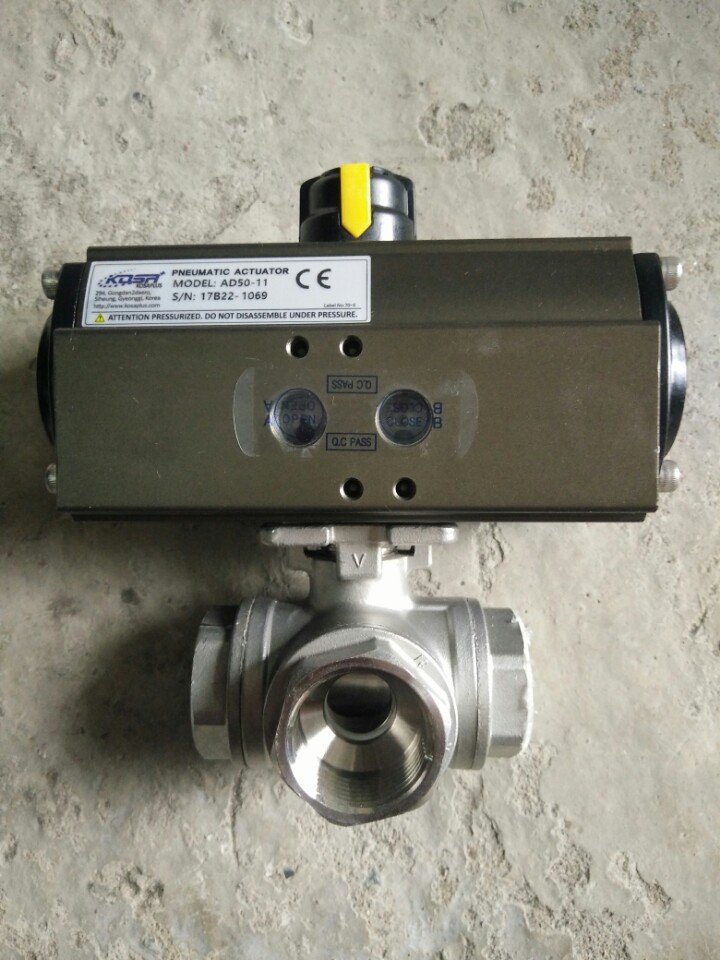

(-) Van bi 3 ngã điều khiển khí nén
Dòng van bi 3 ngã kết hợp với bộ truyền động khí nén, sử dụng với mục đích trộn hoặc phân chia luồng chất. Loại van này được sử dụng trong một đường ống, nhà máy như:
– Hệ thống đường ống nước thải, nước sạch
– Nhà máy sản xuất thức ăn chăn nuôi
– Các khu đô thị, chung cư, bể bơi
– Sản xuất thực phẩm, đồ uống, nước giải khát,…
– Hệ thống tưới tiêu trong nông nghiệp, nhà máy sản xuất lọc hóa chất
Thông số kỹ thuật
– Kích thước: DN15- DN50 ( lắp ren), DN50- DN200 (mặt bích)
– Nhiệt độ: Max 220 độ C
– Môi trường: khí, chất lỏng, gas, xăng dầu,..
– Áp lực làm việc: PN16, PN20
– Kiểu hoạt động: ON/OFF hoặc tuyến tính
– Dạng van: 3 ngã chữ L, 3 ngã chữ T
– Kết nối đường ống: nối ren,nối bích
– Xuất xứ: Hàn Quốc, Đài Loan
– Bảo hành: 12 tháng (có sẵn)
