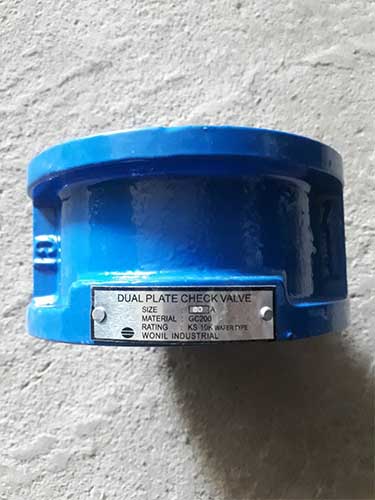

Van một chiều cánh bướm

Van một chiều cánh bướm là gì?

Van một chiều cánh bướm có tên tiếng anh là Butterfly One Way Valve hoặc Butterfly Check Valve. Van này thường được sử dụng trong các nhà máy, còn hệ thống nhà dân hoặc nhà cao tầng rất ít khi sử dụng. Van có tác dụng chống lưu chất quay ngược trở lại. Van dùng được cho nhiều môi trường khác nhau. Chúng ta sẽ cùng nhau tìm hiểu về van 1 chiều cánh bướm trong bài viết này.

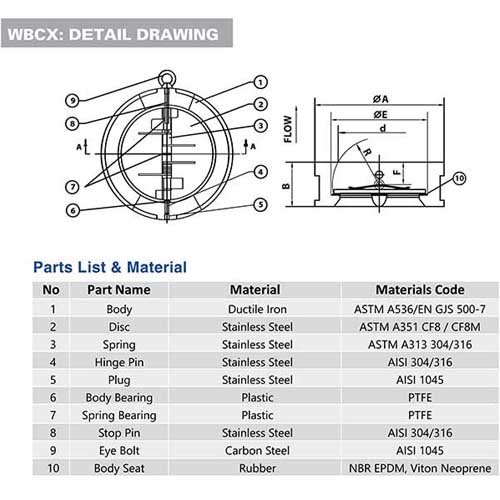

Cấu tạo của van bướm 1 chiều

Van bướm 1 chiều có cấu tạo rất đơn giản vì nó không có quá nhiều chi tiết và những chi tiết đó không quá phức tạp.

• Body- Thân van
• Disc- Cánh van
• Spring- Trục van
• Hinge pin- Bản lề của van
• Plug- Chân cắm bản lề vào thân van
• Body Bearing- Phần vành của van
• Spring Bearing- lớp nót giữa bản lề và thân van
• Eye Bolt- Giá treo van
• Body seat- Lớp gioăng làm kín

Nguyên lý hoạt động của van một chiều cánh bướm

Van 1 chiều cánh bướm chỉ là tên gọi của sản phẩm còn về nguyên lý hoạt động hay quy cách làm việc thì van 1 chiều nào cũng làm việc giống nhau cũng đều là không cho lưu chất quay ngược trở lại vị trí ban đầu. Chỉ có điều cách vận hành cánh van khác nhau.

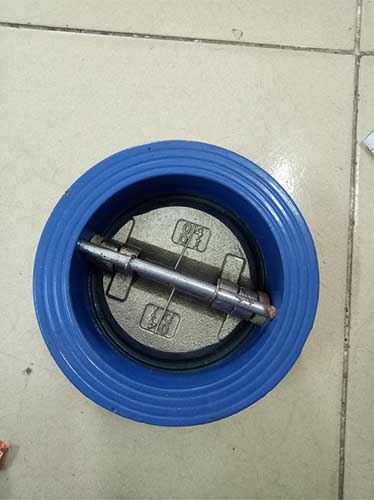

Khi lưu chất đi qua van, áp lực của lưu chất đủ để mở 2 cánh bướm của van. 2 cánh của van sẽ mở cho đến khi áp lực không còn trong đường ống nữa. Lúc này 2 cánh van sẽ tự đóng lại nhờ trợ lực của lò xo. Lúc này lưu chất đi qua van rồi sẽ bị chặn lại không cho nó quay trở lại vị trí ban đầu

Phân loại van bướm 1 chiều theo chất liệu và thương hiệu

Van 1 chiều cánh bướm có thể nói là hạn chế về chất liệu. Tuy nhiên các nhà sản xuất cũng rất cố gắng để tạo ra được nhiều loại van 1 chiều cánh bướm để phục vụ cho nhiều môi trường khác nhau.

• Van 1 chiều cánh bướm thân gang cánh inox dùng cho môi trường nước sạch bình thường không có ăn mòn của hóa chất vì thân gang là chất liệu tiếp xúc trực tiếp với lưu chất.
• Van 1 chiều cánh bướm toàn thân inox. Với chất liệu inox thì van này chịu được độ ăn mòn cao hơn đồng thời cũng chịu được nhiệt độ cao hơn
• Van 1 chiều cánh bướm thép. Van này dùng cho những trường hợp cần áp lực cao hơn 2 loại van kia.
• Các dòng van này thường được nhập khẩu từ các thương hiệu đến từ các quốc gia có nên công nghiệp van phát triển như: Đài Loan, Trung Quốc, Hàn Quốc, EU.v.v

Thông số kỹ thuật

Chất liệu thân van: gang, thép , inox

Chất liệu cánh van: inox

Gioăng làm kín bằng cao su hoặc PTFE

Kết nối dạng Wafer ( dạng kẹp bích)

Nhiệt độ làm việc: 100 độ, max 220 độ

Áp lực làm việc của van: PN16, PN25

môi trường làm việc : nước, nước thải, hóa chất

Kích cỡ đường ống: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400….

Xuất xứ Hàn Quốc, Đài Loan, Trung Quốc

Thương hiệu nổi bật như Wonil, Shinyi, AUT

Ưu nhược điểm của van một chiều cánh bướm

Bất kỳ 1 dòng van nào cũng có ưu điểm và nhược điểm riêng. Dưới đây là ưu điểm và nhược điểm của dòng van này.

Ưu điểm

• Van này có giá thành rẻ hơn so với các dòng van 1 chiều như van 1 chiều lá lật.
• Van này lắp ráp được tất cả các loại bích như bích BS, bích Jis10K và Ansi
• Van này lắp đặt đơn giản , chỉ cần cho van vào giữa 2 bích sau đó siết ốc vào là có thể sử dụng được.
• Van 1 chiều cánh bướm có độ bền rất cao
• Kích cỡ của van cũng khá đa dạng , có thể lên đến DN400
• CO,CQ giấy tờ đầy đủ

Nhược điểm

Van 1 chiều cánh bướm này không có chất liệu nhựa

Dòng van 1 chiều cánh bướm có tuổi thọ không bằng van 1 chiều lá lật do cơ chế làm việc bằng lò xo nên dùng 1 thời gian lò xo bị rão sẽ không đóng được kín.

Van 1 chiều cánh bướm không có kích cỡ nhỏ như DN15, DN20, DN25, DN32, hoặc DN40.
