Van bi gang tay gạt Q41F-16

Van bi là dòng van dùng để đóng hoặc mở đường ống. Van bi có nhiều phiên bản cũng như nhiều chất liệu khác nhau. Bài viết này chúng ta sẽ cùng tìm hiểu về van bi gang Q41F-16

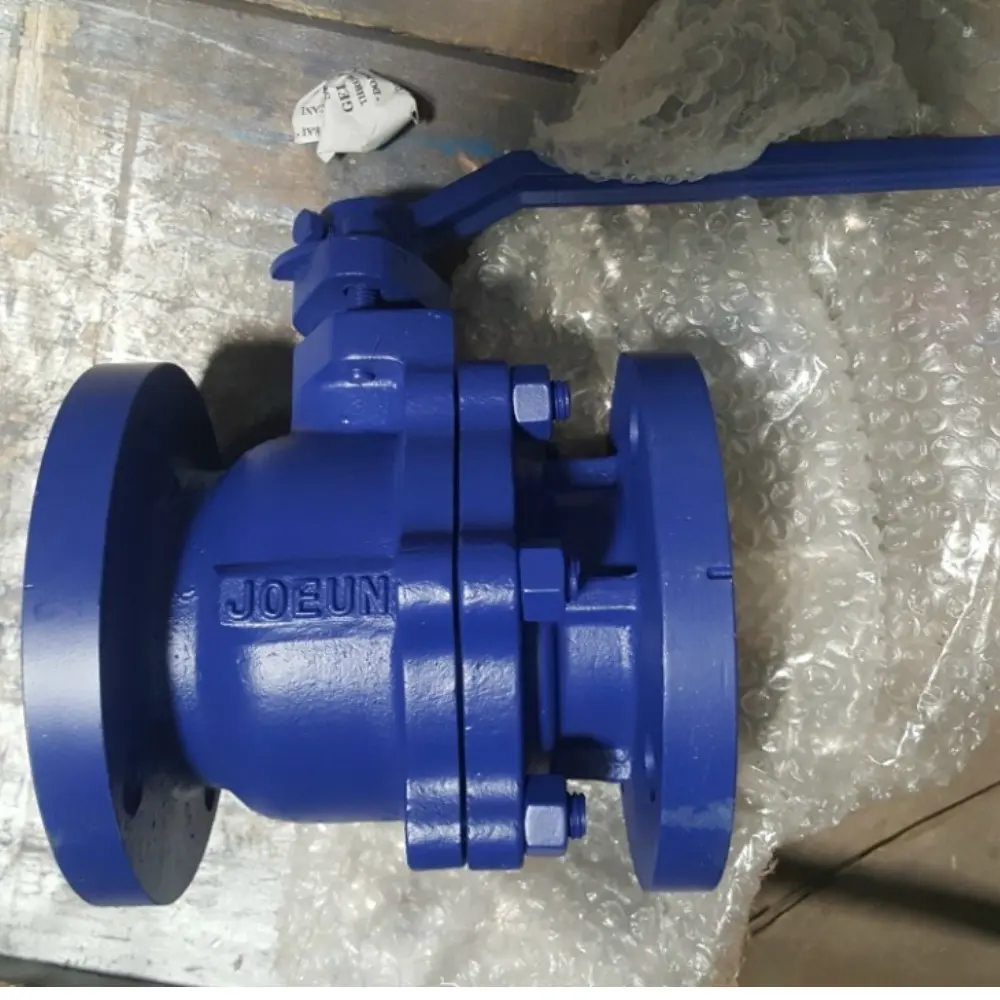

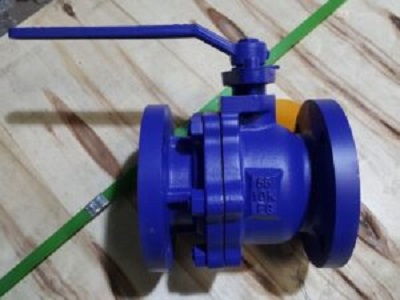

Hình ảnh của van bi gang tay gạt Trung Quốc Q41F-16

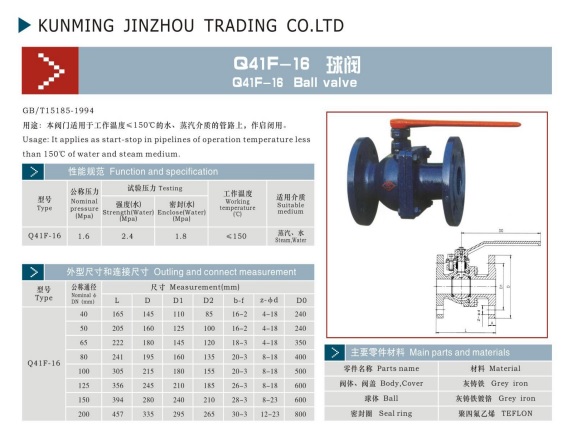

Thông số kỹ thuật của van bi gang tay gạt Q41F-16

Chất liệu thân gang dẻo

Bi van inox

Gioăng làm kín : PTFE

Áp lực làm việc : PN16 tương đương 16 kgf/cm2

Kết nối bích

Tiêu chuẩn BS PN16

Nhiệt độ làm việc thông thường 150 độ

Môi trường làm việc : nước, nước thải, xăng, dầu , khí nén

Kích cỡ van: DN50, DN65, DN80, DN100, DN125, DN150, DN200.

Xuất xứ Trung Quốc

Bảo hành 12 tháng

CO,CQ đầy đủ

Cấu tạo của van bi gang Q41F-16 Trung Quốc:

Stem: Trục van bi được làm bằng chất liệu inox

Handle Retainer Nut: Tay gạt của van được làm gang hoặc thép để tác động lực đóng hoặc mở van.

Travel Stop: Chốt hãm để van đóng đúng vị trí.

Gland Ring: Vòng đệm để lưu chất không bị rò rỉ lên trên.

Stem Seals: Vòng đệm chịu nhiệt

Bonnet Gasket: Đệm nắp

Spring: Lò xo

Seat Rings: Đệm bi van

Ball: Bi van

Seat: đệm, gioăng

Body: phần thân van

Grounding Washer: Trục chính của van

Bonnet Fasteners: Ốc chốt kết nối

Bonnet: lắp trên của van

Stem Nut: Gioăng chịu nhiệt

Ưu điểm và nhược điểm của van bi gang Q41F-16

Ưu điểm:

Van bi gang nói chung có giá thành rẻ hơn van bi thép và van bi inox mặt bích

Van chịu được nhiệt độ khá tốt

Áp lực làm việc của van có thể đạt tới PN16.

Van kết nối bích theo tiêu chuẩn BS nên khá phổ thông

Van bi gang Trung Quốc có từ kích cỡ DN15 đến DN200

Nhược điểm:

Bất kỳ dòng van nào cũng có những nhược điểm riêng của nó. Dòng van bi gang này cũng không phải ngoại lệ.

Tất cả các dòng van bi đều không có kích cỡ quá lớn, không giống như van bướm hay van cổng.

Dòng van bi gang Q41F-16 không có dạng kết nối với đường ống bằng ren.

Chất liệu gang cũng không chịu được sự ăn mòn của hóa chất.

Hướng dẫn sử dụng van bi gang Q41F-16

Van bi nào cũng vậy , đều có thể cho lưu chất đi qua theo cả 2 chiều . Nên chúng ta có thể lắp van mà không cần quan tâm đến chiều di chuyển của lưu chất.

Chúng ta chỉ cần lắp đúng kích cỡ của van vào bích có sẵn trên đường ống.

Khi đóng hoặc mở hết hành trình On/Off thì đều có chốt hãm. Nên việc bi van đi quá hành trình là không bao giờ xảy ra.

Những điều cần biết khi lựa chọn van bi gang tay gạt:

Khi xác định sử dụng dòng van bi này trong hệ thống, chúng ta cần hiểu rõ dòng van này có phù hợp với những

Môi trường làm việc thế nào , lưu chất qua van là gì, có bị ăn mòn thân van hay không.

Nhiệt độ trong hệ thống là bao nhiêu, liệu có làm biến dạng gioăng của van hay không.

Kích cỡ của van là bao nhiêu hay chính xác là kích cỡ đường ống đang sử dụng là bao nhiêu để chọn kích cỡ van cho chuẩn.

Áp lực làm việc của hệ thống là bao nhiêu , có vượt qua ngưỡng 16 bar hay không.

Tiêu chuẩn mặt bích hiện tại của van bi gang Q41F-16 đang là BS nên bích chờ đường ống cũng phải theo tiêu chuẩn BS.

Mua van bi gang tay gạt bích Q41F-16 ở đâu:

Hiện nay chúng ta có thể thấy không cần phải đi mua trực tiếp mà chỉ cần có 1 chiếc máy tính là có thể mua được sản phẩm mà mình cần. Tuy nhiên đối với dòng van công nghiệp thì chúng tôi khuyên các bạn nên tìm trực tiếp đến những nhà cung cấp van công nghiệp uy tín.

Tuấn Hưng Phát là 1 doanh nghiệp, 1 nhà cung cấp uy tín với kinh nghiệm 13 năm trong ngành van. Vậy đến với chúng tôi các bạn sẽ nhận được gì ?

Tuấn Hưng Phát là 1 doanh nghiệp có 13 năm kinh nghiệm

Chúng tôi có đội ngũ nhân viên với kỹ thuật cao, hiểu rõ về sản phẩm và hiểu rõ về hệ thống nên tư vấn cho khách hàng rất chuẩn xác.

Hàng có sẵn với đầy đủ các kích cỡ.

Chúng tôi là đơn vị nhập khẩu trực tiếp nên giá thành sản phẩm là giá thấp nhất.

Bảo hành sản phẩm lên đến 12 tháng. 1 đổi 1 khi có lỗi của nhà sản xuất.

Chúng tôi nhập khẩu trực tiếp nên giấy tờ CO,CQ đầy đủ để cung cấp hàng vào được các dự án nhà nước
