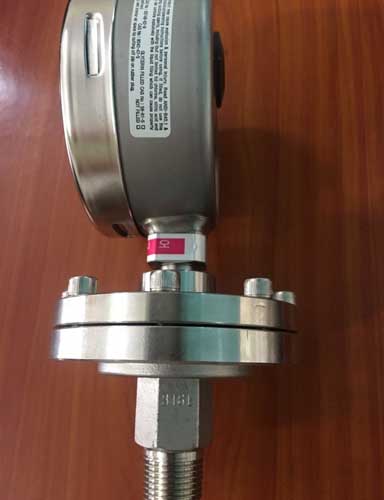

Đồng hồ đo áp suất dạng màng là gì?
Đồng hồ đo áp suất dạng màng là dạng đồng hồ đo áp suất dùng màng ngăn để ngăn chặn vật thể rắn hoặc lưu chất có ăn mòn không tiếp xúc trực tiếp với đồng hồ. Điều này giúp cho đồng hồ có tuổi thọ cao và an toàn.
Thông số kỹ thuật chung
Thân đồng hồ làm bằng inox
Chân kết nối làm bằng inox 316
Kết nối với đường ống dạng bích
Tiêu chuẩn bích BS hoặc Jis10K
Kích cỡ bích DN15, DN20, DN25, DN32
Dải đo tùy theo yêu cầu của khách hàng
Không dầu hoặc có dầu
Dải hiển thị bar hoặc PSI
Xuất xứ Wise Hàn Quốc

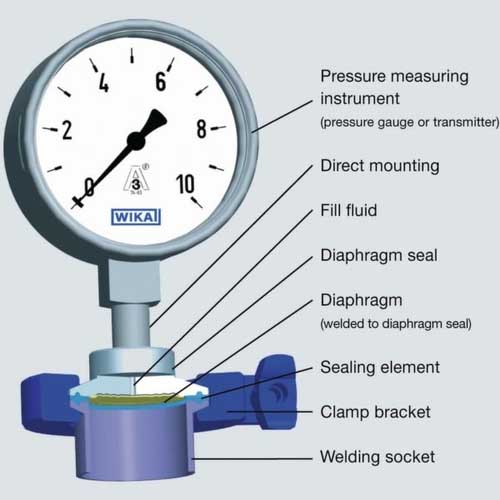

Cấu tạo của đồng hồ áp suất dạng màng
Thiết bị có cấu tạo gần giống với đồng hồ đo áp phổ thông. Tuy nhiên có khác biệt là đồng hồ này có thêm lớp màng. Vậy đồng hồ dạng màng có những chi tiết chính nào
- Thân đồng hồ đo áp
- Mặt kính bảo vệ đồng hồ
- mặt hiển thị dải đo
- Bích kết nối với đường ống
- Lớp màng
- Cổ kết nối giữa đồng hồ và bích
Ngoài ra chúng tôi còn cung cấp: Đồng hồ đo áp suất 3 kim sử dụng để đo áp cho khí, hơi, chất lỏng hiệu quả
Nguyên lý hoạt động của đồng hồ đo áp suất dạng màng
Đồng hồ đo áp dạng màng có nguyên lý hoạt động giống như các loại đồng hồ cơ khác. Khi áp lực trong đường ống đi qua bích qua lớp màng thì áp lực này sẽ tác động lên lò xo bên trong thân đồng hồ. Quá trình này sẽ tác động lên kim chỉ đồng hồ và chỉ vào vị trí áp lực tương ứng. Trong quá trình đo áp này, lớp màng sẽ giữ lại những vật thể rắn hoặc hóa chất để không làm ảnh hưởng đến những chi tiết bên trong đồng hồ.
Khi áp lực trong đường ống không còn thì kim sẽ quay chở về vị trí 0
Lúc nào nên sử dụng đồng hồ áp suất dạng màng
Như đã nêu ở trên, đồng hồ này dùng để đo áp lực trong đường ống. Tuy nhiên do đường ống có quá nhiều tạp chất, hoặc những vật thể rắn có thể làm hỏng đồng hồ hoặc làm thiết bị đo không chính xác. Hoặc có thể lưu chất cần đo là dầu, hóa chất thì khi đo cũng sẽ làm hỏng hệ thống thiết bị đo.
